Monte escalier 230 Kg

Capacité de charge : 230 Kg

Code fiche produit :3398703


  • Capacité de charge : 230 Kg
  • Vitesse : 5 m/mn
  • Couleur : Blanc ( Rail Noir)

Documentation
Imprimer

Prix
sur demande
Demander un devis en 30s à notre fournisseur
Ascenseur


Description

Ce monte handicape est un élévateur oblique pour fauteuil roulant.

Il permet le transport pour personne sur fauteuil roulant avec rail rectiligne à pente constante.

Ce monte escalier est destiné au transport de personne sur :

- Fauteuil roulant,
- Escalier droit,
- Avec rail à pente constante.

Conformité :

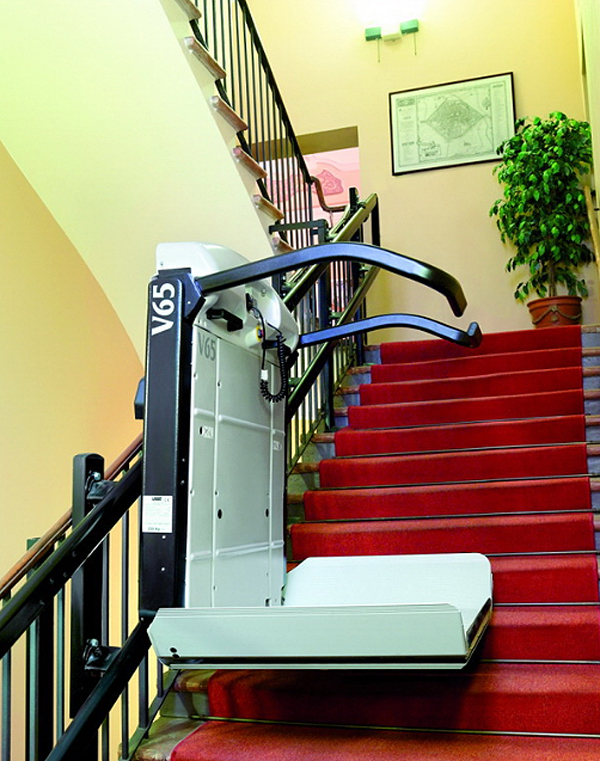

Monte-Escalier Oblique Modèle V64 et V65 Europe, Conformes aux directives machines 2006/42/CE

Avantages :

- Nombre de volées : Suivant configuration

- Parking : A préciser

- Nombre de virages 90° : A préciser

- Nombre de virages 180° : A préciser

- Nombre de changement de pente : A préciser

- Equipement Europa B.I. : Barres indépendantes

- Version : Vue du bas : version gauche, rail à gauche par rapport à l'escalier

- Capacité de charge : 230 Kg

- Couleur : Châssis en blanc RAL 9018; rail noir mat

- Pente maximale : De 0° à 45° (Possible à 50° avec capacité de charge de 200kg)

- Rail : Double rail, chacun d'eux est formé par un tube à section elliptique, percé pas à pas pour la traction; il suit la ligne de l'escalier

- Encombrement fixe rail : 460 mm environ

- Fixations : Avec pieds et stabilisations sur mur

- Alimentation : Alimentateur à 24V CC, obtenue par transformateur de sécurité CEI 14.6, placé au début dy monte-escalier sur la ligne 220V Monophasée. Le bloc d'alimentation ne peut pas être placé à une distance supérieure de 4.5 m d'une des extrémités du rail, le câble d'alimentation à une longueur de 2m. L'alimentation est obtenue par contacts frotteur avec absence totale de câbles

- Vitesse : 5 m/mn; Départ progressif et ralentissement en courbe

- Capacité de charge : 230 Kg (200 Kg au delà de 45°)

- Commandes : Toujours du type à pression constant et protégés contre les choc accidentels; une commande embarquée avec boutons montée, descente, CLE extractible; Bouton d'arret d'urgence; sur demande, commandes à l'étage d'appel et renvoi (Commandes avec câble ou transmetteurs-radio selon le type d'équipement); ils fonctionnent seulement avec la plate-forme relevée et ils sont toujours
pourvus de clé extractible. Sur demande, ouverture automatique de la plate-forme à l'étage

- Entrainement : Couronne à empreintes sur rail percé et actionné par un réducteur irréversible

- Moteur : 0.7 kw placé à bord, avec frein électromécanique à manque de courant et prévu pour les manœuvres manuelles d'urgence

- Manœuvre manuelle : En cas d'urgence elle peut-être toujours effectuée par un accompagnateur

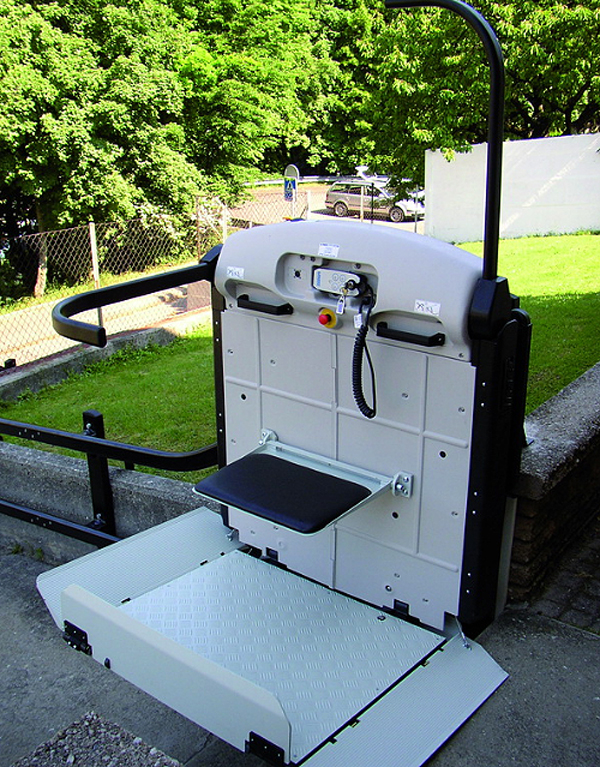

- Plate-forme : Basculement motorisé, dimensions 1050 x 770 mm. Pourvue de ponts automatiques de dégagement aux étages d'arrivée, de barres de protection intégrales et motorisées et de systèmes anti-cisaillement, anti-choc et anti-écrasement

- Parachute mécanique : Avec freinage progressif controlé par un micro interrupteur de sécurité à détachement obligatoire. SOn intervention est réglée par un limiteur de vitess. Le mécanisme est monté sur crémaillère et rail propre, qui sont indépendants de celui de traction. Si la dernière se casse, l'aute reste entière.

- Systèmes de sécurité : Très basse tension, parachute, barres intégrales

- Pour la personne : Ponts automatiques d'extrémités fermés transportée à 45° avec la fonction de raccordement aux étages, motorisés et bloqués mécaniquement pendant le parcours; Poignées fixes, arrêt d'urgence (réarmement manuel), placé sur le tableau de bord; fin de course électriques de sécurité et extra-course électrique et mécanique.

- Systèmes de sécurité : Anti-cisaillement, anti-choc, et anti-écrasement, avec sur le parcours micro-interrupteurs de sécurité; sur demande signal acoustique de mouvement, feu clignotant fixé à bord, appel et renvoi des étages seulement avec appareil relevé et avec tous les dispositifs de sécurité actionnés.

- Livraison standard : L'installation est fournie avec rail noir (RAL 9005) et groupe blanc(RAL 9018). Elle est composée de : Rail, Appareil, Transformateur, Groupe barres, Groupe plate-forme

Caractéristiques techniques :

- Capacité de charge : 230 Kg
 - Encombrement du rail : 120 mm minimum
 - Encombrement de la plateforme relevée : 350 mm
 - Vitesse : 5 m/mn
 - Entrainement : Par couronne à empreintes sur rail percé
 - Tension d'alimentation : 220 volts monophasé
 - Puissance moteur : 0.75 kw (moteur frein à bord)
 - Réducteur irréversible
 - Parachute mécanique : Compris (à freinage progressif)
 - Descente manuelle : Comprise
 - Volets automatiques
 - Barres de protection motorisées et indépendantes
 - Double fond de sécurité
 - Systèmes anti cisaillement, anti-choc et anti écrasement
 - Commandes à l'étage, à pression constante
 - Commandes à bord de montée et de descente à pression maintenue
 - Toutes les commandes avec clé extractible
 - Couleur : Blanc ( Rail Noir)
 - Version : A droite
 - Equipements : Europa B1
 - Dimensions de la plateforme : 1050 x 770 mm
 - Fixations du rail sur le mur porteur
 - Basculement de la plateforme : Motorisé
 - Accès sur plateforme par petit coté
 - Commandes d'étage : 2
 - Installation intérieure

Options :

- Plateau plus large
- Protection arrière des rails
- Installation en extérieur
- Accès frontal
