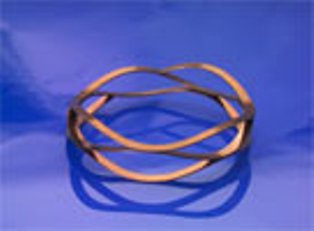

Rondelle élastique ondufil diamètre extérieur du roulement en mm 28 RD0283S320045IX

RD0283S320045IX

Code fiche produit :9791538


Rondelle élastique ondufil diamètre extérieur du roulement en mm 28 RD0283S320045IX   Une rondelle élastique ONDUFIL est un élément élastique rond de la même famille que nos rondelles élastiques ondulées...

[En savoir plus]

Imprimer
Les professionnels ont aussi consulté ces produits :

Prix
sur demande
Demander un devis en 30s à notre fournisseur
Techniques


Description

Rondelle élastique ondufil diamètre extérieur du roulement en mm 28 RD0283S320045IX

Une rondelle élastique ONDUFIL est un élément élastique rond de la même famille que nos rondelles élastiques ondulées, Belleville ou Diaphragme, issue d’une technologie de fabrication consistant à rouler et onduler simultanément un fil plat correspondant à la largeur de la couronne.
Les encombrements de plus en plus réduits, les flèches dans le domaine des déformations élastiques de plus en plus grandes et les raideurs de plus en plus variées, trouvent avec cette technologie complémentaire une solution avec une rondelle élastique genre ONDUFIL.
Notre bureau d’études intégré, utilisant de puissants logiciels de calculs, est aujourd’huicapable de répondre rapidement à vos besoins.
Notre atelier de production, entièrement intégré est aujourd’hui en mesure de réaliser des rondelles élastiques ONDUFIL du prototype à la grande série.




Les spires inférieures et supérieures peuvent être ondulées ou planes. Cette seconde finition évite l’emploi de bagues d’appui.
La couronne ouverte d’une rondelle ONDUFIL à une spire à bords ouverts ou à bords recouverts nous permet de centrer la rondelle par un alésage en autorisant même un léger serrage. Ses diamètres ne variant pas quelle que soit la hauteur d’écrasement.

Pour une rondelle à plusieurs spires inversées ou imbriquées, le centrage peut se faire indifféremment sur l’arbre ou dans l’alésage. Il faut prévoir un jeu de l’ordre de 0,3 mm à 1 mm pour des diamètres respectifs de 20 à 120 mm.
Il faudra également soigner l’usinage des guides et faces d’appuis (état de surface ‹ 0,8 et dureté supérieure à 55 HRC) pour optimiser le rendement des rondelles ONDUFIL.

Les risques de flambement sont réduits mais on évitera l’emploi de rondelles trop élancées. En général, aurondelle élastique ondufildelà d’une douzaine de spires, il est préférable de s’orienter vers une autre technologie (ressorts à boudin par exemple).
