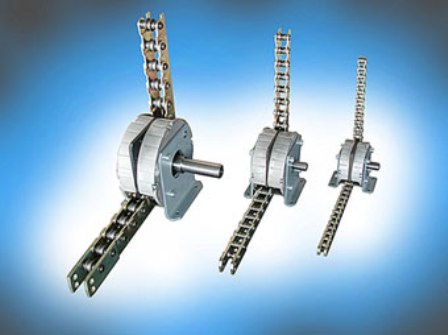

Chaîne boutante pour levage et tirage

Température de fonctionnement : 600°

Code fiche produit :7454936


Les chaînes boutantes sont composées de maillons de grande précision mécanique et de forme spéciale. Leur particularité fait qu'ils peuvent tirer ou pousser une charge. Les maillons engrènent les uns dans les autres grâce ...

[En savoir plus]

Imprimer

Prix
sur demande
Demander un devis en 30s à notre fournisseur
Techniques


Description

Les chaînes boutantes sont composées de maillons de grande précision mécanique et de forme spéciale. Leur particularité fait qu'ils peuvent tirer ou pousser une charge. Les maillons engrènent les uns dans les autres grâce à leur forme spéciale. Dans la partie libre, les maillons sont stockés et dans la partie compressée ils constituent un vérin et sont en mesure de déplacer des charges tant en tension qu'en pression pratiquement sans jeu et avec une très grande précision de positionnement. Les maillons sont emmagasinables dans un espace réduit. Pour des déplacements de grande amplitude on obtient ainsi un encombrement réduit. La chaîne boutante constitue une alternative intéressante aux systèmes traditionnels tels que les vis sans fin, treuils, vérins hydrauliques ou pneumatiques. Elles peuvent transmettre des forces de poussée ou de traction de quelques kilos à plusieurs tonnes sur des courses importantes. Pour la protéger, la chaîne peut être guidée en gaine. On peut également coupler plusieurs chaînes en parallèle si les forces de poussée et les courses le requièrent.

Caractéristique :

- Chaîne boutante pour levage et tirage.
- Tirage et levage de charge jusqu'à 35 kN avec une seule chaîne.
- Pas de 25 - 40 - 60 mm.
- Température de fonctionnement jusqu'à 600°.


Devis pour Chaîne boutante pour levage et tirage

  • le 15/01/2019
    bonsoir, pour la création d'un prototipe d'un systeme de benne amovible pour camion de 3t5

    pour le tirage et repoussage de la benne avec deux chaines pour un tirage de 2t

    nouveau systeme la benne en chargement aura pas plus de 20° d'inclinaison au départ et o° au début chargement

    cordialement
  • JEAN-YVES le 19/12/2017
    chaine boutante et tirante de charge 1500N déplacement 500 mm
    déplacement vitesse 0.15 m/s maxi, dimensionnement minimum, prix en inoxydable ou non
    Marché proto 10, puis 200 et enfin 1000
    par avance merci
  • PASCAL le 23/02/2017
    Bonjour,

    je recherche de la chaine boutante de petite dimension.
    que pourriez-vous me proposer?

    cordialement
  • jean-claude le 16/04/2015
    devis : pour 2 Chaînes boutantes pour tirer un chariot .

    Cordialement.
  • Olivier le 24/11/2014
    40 Chaînes boutantes pour levage et tirage.
    Merci de nous faire parvenir une fiche technique et une précision tarifaire.
  • Jean le 22/05/2013
    Bonjour,
    Nous recherchons une chaîne boutante pour tirage
    longueur:15 m
    Merci de votre proposition
  • ABDELATIF le 22/04/2013
    istallation goullotte mobile
  • Jacques le 27/09/2012
    Nous avons besoin d'un devais de chaine de levage pour chariot élévateur.

    Marque chariot élévateur Lancer boss
    Modele:1987
  • FRANçOIS XAVIER le 20/07/2012
    Bonjour,
    Je suis actuellement sur la conception d'une ligne de tirage de chariots en inox. Cette ligne a pour but d'effectuer des opérations de lavage, rinçage et séchage de ces chariots, et elle doit s'implanter dans un couloir qui possède un virage à 90° à droite. Les chariots font 1040*650*1600 (L*l*h), pèsent 120 kg et possèdent deux roues directrices à l'arrière. Je souhaiterai utiliser votre matériel pour concevoir le tirage de ces chariots, en effectuant la préhension des chariots par un palonnier diamètre 25 qui se situe à l'avant du chariot dans sa partie basse. Le couloir fait environ 2.25 mètres de large et totalise une longueur de 20 mètres (y compris le virage)
    Pourriez vous prendre contact avec moi, afin que je puisse vous définir mes contraintes et que l'on puisse réaliser un chiffrrage ?
    Merci d'avance de votre considération.
    Cordialement.
  • . le 07/03/2012
    Bonjour,
    Merci de nous faire un devis pour une chaine double de 1.20 m de Long pour une roue dentée pour chaine de manutention.
    De 95 dents. .
    Besoin urgent.
  • CHARLES le 14/10/2011
    18 mètres de chaine boutante sur tambour motorisé avec contrôle de couple.
    La chaîne doit pouvoir s'inscrire dans un cercle de 50mm et supporter un effort poussage et traction de 200 DaN
