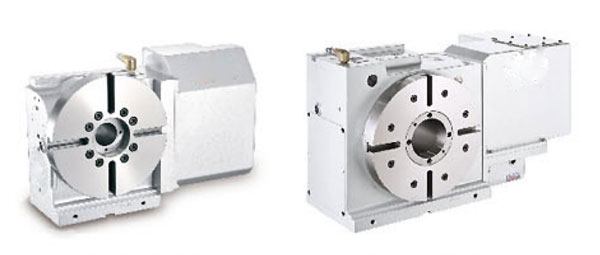

Table indexable pneumatique

Pour des applications verticales et horizontales

Code fiche produit :2348652


  • Ø de table :  de 125 à 255 mm
  • Ø trou central : 35H7, 67, 110
  • H.du centre : 110, 135, 160 mm
  • H. table : 152, 152/160, 200 mm
  • Larg.rainure T : 12H7 mm
  • V. rotation table : 33.3 à 83 rpm

Imprimer
Les professionnels ont aussi consulté ces produits :

Prix
sur demande
Demander un devis en 30s à notre fournisseur
Techniques


Description

Assurez un positionnement optimal lors de l’usinage de pièces mécaniques avec cette table indexable pneumatique.

A 4ème axe rotatif, cette table :

- facilite vos opérations d’indexage tout en garantissant précision.

- assure un usinage en position verticale ou horizontale.


Cette table est disponible sous 4 modèles avec différents diamètres :

- Ø125 mm
- Ø170 mm
- Ø 210 / Ø250 mm
- Ø 2500 mm


Caractéristiques :

- Ø de table : 125, 170, 210/250, 255 mm
- Ø du trou central : 35H7, 67, 110
- Ø intérieur du manchon de mandrin : 40H7, 80H7
- Hauteur du centre (vertical) : 110, 135, 160 mm
- Hauteur de la table (horizontale) : 152, 152/160, 200 mm
- Largeur de la rainure T de la table : 12H7 mm
- Bloc de guidage : 14h7, 18h7, mm
- Précision d’indexation : 40, 20, 15 sec.
- Répétabilité : 4 sec
- Système de serrage (pneumatique) : 6, 5 kg/cm²
- Couple de serrage : 13, 31, 82.6 kg-m
- Vitesse rotation table : 83, 44.4, 33.3 rpm


D’autres modèles sont également disponibles :


- pour des applications verticales
- pour des applications verticales et horizontales
- table indexable à 4ème + 5ème axe rotative
