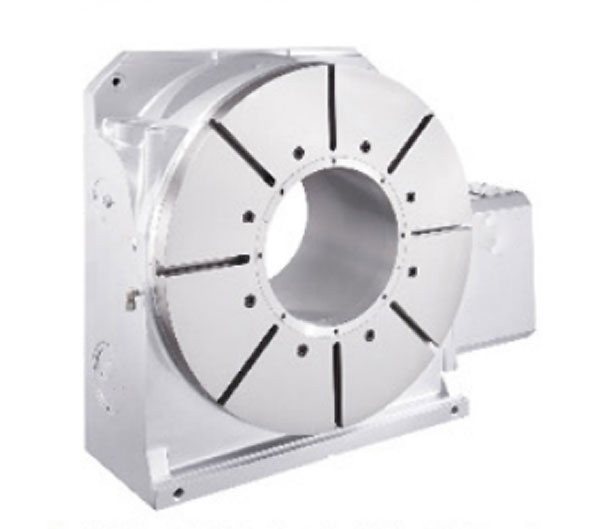

Table d'indexage à frein hydraulique

Gagnez en précision et en productivité grâce à cette table d’indexage à frein hydraulique.

C’est une table à 4^ème axe rotative, idéale pour faciliter l’assemblage ou le levage de pièces mécaniques lourdes.

Adapté au centre d'usinage à double colonne, cette table est disponible sous 3 diamètres :

- Ø 500 mm
- Ø 530 mm
- Ø 800 mm

Avantages :

- Cette conception offre un espace plus grand pour l'installation des pièces de travail avec les luminaires


Caractéristiques :

- Ø table : 500, 630, 800 mm
- Ø du trou central : 35H7, 67, 110
- Ø intérieur du manchon de mandrin : 220H7, 280H7, 350H7
- Ø du trou traversant, gros alésage: 220, 280, 350 mm
- Hauteur du centre (vertical) : 310, 400, 470 mm
- Hauteur de la table (horizontale) : 290, 325, 350 mm
- Largeur de la rainure T de la table : 18H7 mm
- Bloc de guidage : 18h7 mm
- Précision d’indexation : 15 sec.
- Répétabilité : 4 sec.
- Système de serrage (Hydraulique) : 35 kg/cm²
- Couple de serrage : 370, 800 kg-m
- Vitesse rotation table : 16.6, 11.1 rpm


D’autres modèles à frein hydrauliques sont également disponibles, pour différentes applications :

- A roulement axial,
- A plaque d'embrayage 3 pèces, ...
