Système de craquage de sacs

Dim structure : Longueur :4000mm-Largeur = 2245 mm

Code fiche produit :21131423


  • Dim structure : Longueur :4000mm-Largeur = 2245 mm
  • Table élévatrice double ciseau-1500
  • Fixation de la table sur le socle
  • Butée mécanique pour les roues du chariot lors du chargement

Imprimer

Prix
sur demande
Demander un devis en 30s à notre fournisseur
Big bags


Description

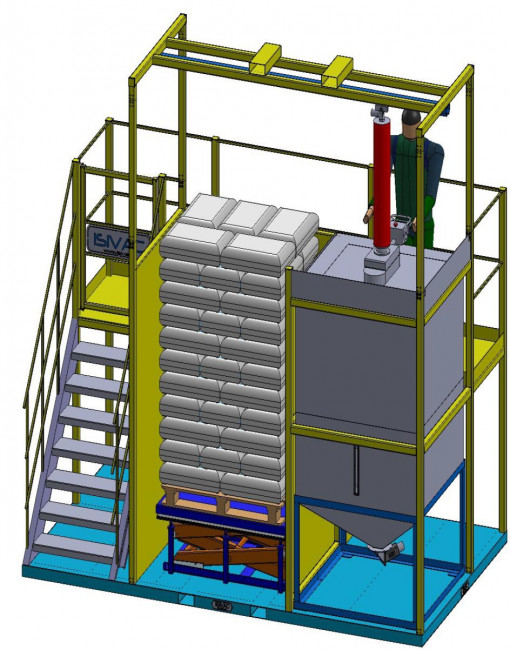

Ce système de craquage de sacs est un système de chargement, de dépotage de Big-Bags et de chargement de la matière.

Il est utilisé pour les produits en granulés ou fluides.

Il offre une posture de travail ergonomique.

  • Caractéristiques générales :
Version CS1-M:
- Déplacement des sacs manuellement
- Mise à hauteur grace à la table élévatrice
Version CS1-L:
- Déplacement des sacs avec le tube de levage
- Mise à hauteur grace à la table élévatrice
Version CS1-LS:
- Version L avec coffret et commandes simplifiées

  • Caractéristiques techniques :

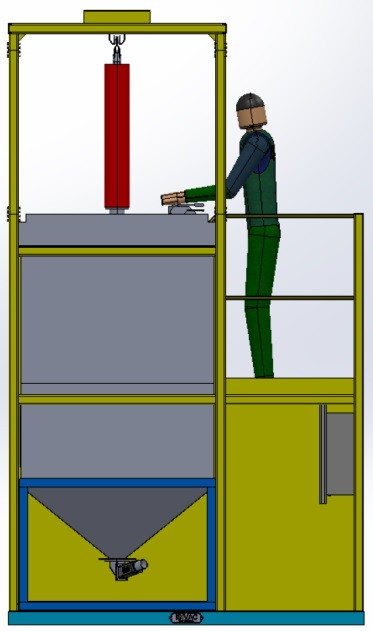

Système de craquage de sacs de type "CS1-M"
- Déchargement manuel de la palette de sac
Composé d'une structure métallique mécano soudée :
- 1x Socle mécano soudée avec 2x traverses guide fourche pour une préhension par chariot
-  1x Plaque d'habillage sur le socle
- 1x Structure métallique en tube carré de 80x80x3mm
- 1x Passerelle de "travail opérateur" pour le craquage de sac avec plancher en Tôle larmée Aluminium
- Tôle d'habillage en « U » autour de la palette de matière
- 1x Escalier d'accès avec garde-corps et marches antidérapantes
- 1x Portillon anti-chute en haut de l'escalier
- Mise en peinture: RAL 7024

Table élévatrice palette sacs
- Table élévatrice double ciseau-1500
- Fixation de la table sur le socle
- Butée mécanique pour les roues du chariot lors du chargement

Trémie tampon MST-1300 :
- Conteneur de base MST-500 sans roulettes (variante avec chargement Big-Bag ou Octabin)
- Rehausse de conteneur MST-500 en tissu
- Bac de rétention pour craquage de sacs et déversement des granulés
- Renforts sous bac
- Boîte à aimants escamotable
- Boîtier d'aspiration SBU-160-60
- Flexible AIRVAC-L 60mm-PUR, tube, coude de liaison avec le connecteur rapide situé sur la passerelle opérateur
 Nota : permet à l’opérateur de connecter la trémie sur une source d’aspiration matière

Coffrets de commande :
- Coffret de puissance (Table élévatrice / Turbine de préhension en option / organe de commande et de contrôle / Surpresseur en option)
- Coffret de commande PROCESS
- Boîtier de commande déporté (Opérateur)
- Chemin de câble et câbles divers d’alimentation des matériels
- Coffret de commande simplifié et boîtier simplifié monte/baisse de la table (version LS)

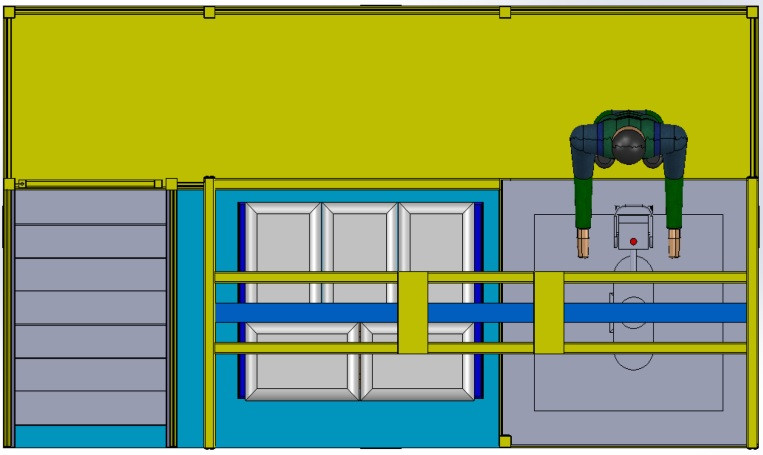

Dimensions de la structure :
- Longueur = 4000 mm
- Largeur = 2245 mm
- Hauteur des tubes garde-corps = 2640mm
- Dimensions avec option "Tube de préhension de sac": Hauteur hors tout "structure support préhenseur" = 3745 mm
En Option :
- 1x Tube de levage de sacs avec turbine et rail de guidage monté sur la structure (version L)
- 1x Turbine de transfert de la matière vers un conditionnement
- 1x Caisson insonorisé pour la(les) turbine(s)
