Traitement eaux usées domestiques 1800 L / J

REF : ROTO 12 EH


Cette station est dimensionnée pour le traitement d’eaux usées domestiques avec une capacité de 1800 litres par jour.

Caractéristiques :

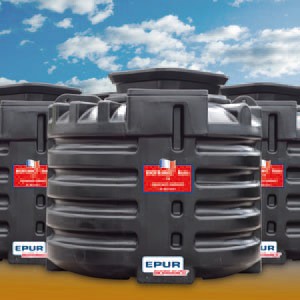

Cuve 1 : cuve de pré-décantation

- Volume : 7,2 m³
- Diamètre extérieur : 250/220 cm
- Hauteur hors tout : 215 cm
- Hauteur entrée : 188 cm
- Hauteur sortie : 181 cm
- Diamètre des tuyauteries entrée et sortie : 125 mm
- Ouverture de visite : 79 x 79 cm
- Poids de la cuve : 300 kg
- Nombre d’anneaux de levage : 2
- Tuyauterie de sortie plongeante sous le niveau d'eau anti transfert de surnageant et anti-refoulement.
- Manchon pour raccord de la tuyauterie de l'air lift en attente à la sortie de la cuve.

Cuve 2 : cuve du réacteur biologique et post-décantation

- Volume : 7,2 m³
- Diamètre extérieur : 250/220 cm
- Hauteur hors tout : 215 cm
- Hauteur entrée : 181 cm
- Hauteur sortie : 181 cm
- Diamètre des tuyauteries entré et sortie : 125 mm
- Ouverture de visite : 79 x 79 cm
- Poids de la cuve : 350 kg
- Nombre d’anneaux de levage : 2
- 2 compartiments :
  Réacteur biologique.
  Post-décanteur équipé d’un cône de décantation.

Une cloison en PEHD avec ouverture de transfert niveau haut vers le post-décanteur.
Coude de sortie antitransfert de surnageants avec orifice de mise à l'air.
Manchon pour raccord de la tuyauterie de l'air lift en attente à l'entrée de la cuve.

Réacteur biologique

- Lit fixe PEHD 100 m²/m³ conforme à la norme NBN EN 12255-7 de forme tubulaire verticale avec ouverture intérieure de 50 mm.
- Lit fixe PEHD 200 m²/m³ de forme tubulaire verticale avec ouverture intérieure de 40 mm dans les dernières chambres du réacteur.
- Lit tubulaire vertical ordonné, ajouré en losanges sur pointes, totalement immergé, les espaces tubulaires étant libres de tout encombrement afin d’éviter tout risque de colmatage.
- Aérateurs tubulaires à membrane EPDM micro-perforée placé sur un dispositif d'extraction permettant un remplacement éventuel aisé sans nécessiter de vidange.

Surpresseur

- Surpresseur électromécanique à membranes, avec dispositif de filtration synthétique.
- Modèle : HP200 ou similaire
- Puissance installée : 210 watts
- Ampérage nominal : 1,4 A
- Niveau sonore : <46 dB
- Dimensions : Hauteur : 22 cm; Longueur : 26 cm; largeur : 20 cm
- Mode de fonctionnement : fonctionnement continu
- Protection électrique et alarme : arrêt automatique du surpresseur en cas de défaut électrique
- Maintenance : Filtre à air intégré, nettoyage tous les 6 mois et remplacement tous les ans.

Tuyau d’alimentation en air du réacteur biologique

- Tuyau flexible annelé type EOLO Diamètre : 20 mm
- Longueur standard : 20 m, allonge possible jusqu’à maximum 40 m de tuyauterie.

Recirculation des boues

Dispositif : Canne air lift permettant la recirculation des boues sédimentées du post-décanteur vers le décanteur primaire. Canne composée d'un tube PVC PN 16 - 25 mm alimentée en air par tube CRISTAL pré connecté.
Tube flexible CRISTAL 10 mm pré connecté pour alimentation air lift : 20 m
Régulation : Module air lift pré réglé.

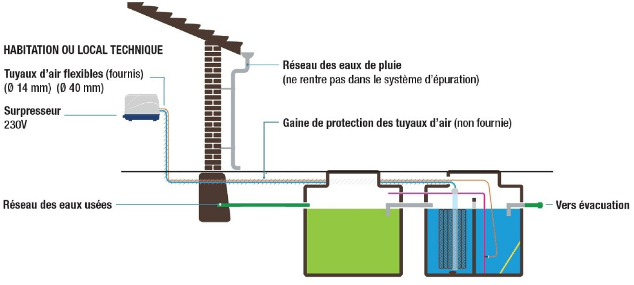

Prescriptions de pose :

- Profondeur maximale d’enfouissement : 50 cm
- Passage des tuyaux par les réservations prévues ou par les rehausses (en option).
- Remblai avec le matériau d’origine exempt de gravats ou pierrailles risquant de détériorer la cuve.
- Enfouissement en zone de nappe phréatique : non
- Le surpresseur sera placé dans un local sec, à l’abri des intempéries et régulièrement visité.
- Le placement du surpresseur en vide technique ou vide ventilé est interdit.
