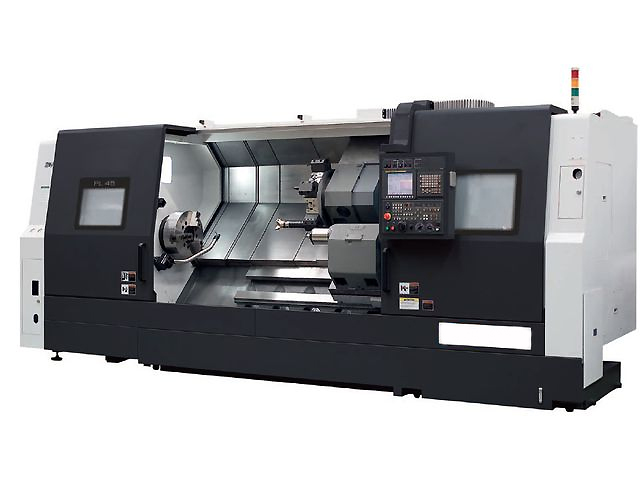

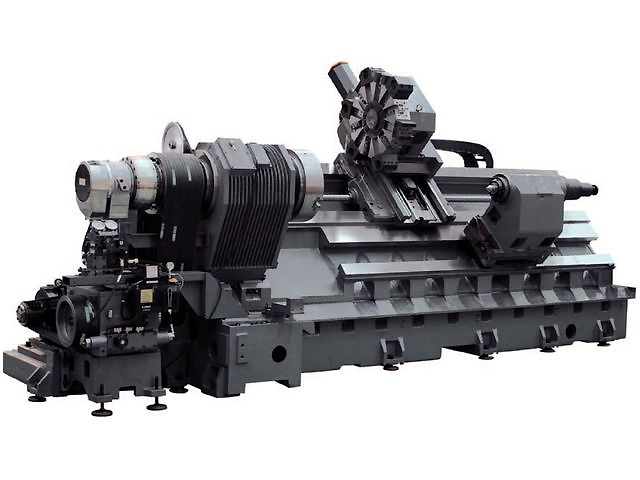

Tour horizontal numérique 2 et 3 axes

Notre tour horizontal numérique 2 et 3 axes est un tour de précision aussi bien dans la fabrication des pièces unitaires que dans la fabrication en série.

Il intègre des programmes et des réglages ayant pour fonction de donner les instructions des différentes opérations effectuées par la machine sans intervention humaine.


Caractéristiques techniques :

Notre tour horizontal numérique 2 et 3 axes existe en plusieurs modèles :

Modèle 1 : Tour 2 Axes

- Passage au-dessus du banc: Ø 680 mm
- Diamètre de tournage max x long max: Ø 500 x 780 mm
- Passage en barre: Ø 117.5 mm
- Mandrin: 15"
- Vitesse de rotation de la broche: 2.000 trs
- Nez de broche: A2-11"
- Puissance moteur: 18.5/22 kW
- Rapides (X/Z): 12/15 m/min
- Courses X/Z: 280/855 mm
- Tourelle 10 ou 12 postes
- Course contre pointe: 120 mm
- Poids machine: 8300 kgs
- Fanuc Oi-TD

Modèle 2 : Tour 2 Axes

- Passage au-dessus du banc: Ø 680 mm
- Diamètre de tournage max x long max: Ø 500 x 1530 mm
- Passage en barre: Ø 117.5 mm
- Mandrin: 15"
- Vitesse de rotation de la broche: 2.000 trs
- Nez de broche: A2-11"
- Puissance moteur: 18.5/22 kW
- Rapides (X/Z): 12/15 m/min
- Courses X/Z: 280/1605 mm
- Tourelle 10 ou 12 postes
- Course contre pointe: 120 mm
- Poids machine: 9200 kgs
- Fanuc Oi-TD

Modèle 3 : Tour 2 Axes

- Passage au-dessus du banc: Ø 775 mm
- Diamètre de tournage max x long max: Ø 690 x 2255 mm
- Passage en barre: Ø 117.5 mm ou 166.5 mm ( Version BIG BORE )
- Mandrin: 15" ou en option 18"/21"/24"
- Vitesse de rotation de la broche: 2.000 trs ou en option 1800/1500/1200 trs.
- Nez de broche: A2-11" ou A2-15"
- Puissance moteur: 30/37 kW
- Rapides (X/Z): 20/18 m/min
- Courses X/Z: 350/2330 mm
- Tourelle 12 postes
- Course contre pointe: 150 mm
- Poids machine: 13.00 kgs
- Fanuc Oi-TD

Modèle 4 : Tour 2 Axes

- Passage au-dessus du banc: Ø 775 mm
- Diamètre de tournage max x long max: Ø 690 x 3055 mm
- Passage en barre: Ø 117.5 mm ou 166.5 mm ( Version BIG BORE )
- Mandrin: 15" ou en option 18"/21"/24"
- Vitesse de rotation de la broche: 2.000 trs ou en option 1800/1500/1200 trs.
- Nez de broche: A2-11" ou A2-15"
- Puissance moteur: 30/37 kW
- Rapides (X/Z): 20/10 m/min
- Courses X/Z: 350/3130 mm
- Tourelle 12 postes
- Course contre pointe: 150 mm
- Poids machine: 20.000 kgs
- Fanuc Oi-TD

Modèle 5 : Tour 3 Axes avec Outils motorisés et Axe C

- Passage au dessus du banc: Ø 775 mm
- Diamètre de tournage max x long max: Ø 690 x 2255 mm
- Passage en barre: Ø 117.5 mm ou Ø 166.5 mm en version BIG BORE
- Mandrin: 15" ou 18"/21"/24" ( BIG BORE)
- Vitesse de rotation de la broche: 2000 trs ou 1800/1500/1200 trs ( BIG BORE )
- Nez de broche: A2-11" ou A2-15" (BIG BORE)
- Puissance moteur: 30/37 kW
- Rapides (X/Z): 20/18 m/min
- Courses X/Z: 350/2330 mm
- Tourelle 12 postes/BMT65
- Puissance et vitesse des outils rotatifs max: 5.5/7.5 kW - 4000 trs/min
- Course contre pointe: 150 mm
- Poids machine: 13.000 kgs
- Fanuc Oi-TD

Modèle 6 : Tour 3 Axes avec Outils motorisés et Axe C

- Passage au-dessus du banc: Ø 775 mm
- Diamètre de tournage max x long max: Ø 690 x 3.055 mm
- Passage en barre: Ø 117.5 mm ou Ø 166.5 mm en version BIG BORE
- Mandrin: 15" ou 18"/21"/24" ( BIG BORE)
- Vitesse de rotation de la broche: 2000 trs ou 1800/1500/1200 trs ( BIG BORE )
- Nez de broche: A2-11" ou A2-15" (BIG BORE)
- Puissance moteur: 30/37 kW
- Rapides (X/Z): 20/10 m/min
- Courses X/Z: 350/3.130 mm
- Tourelle 12 postes/BMT65
- Puissance et vitesse des outils rotatifs max: 5.5/7.5 kW - 4000 trs/min
- Course contre pointe: 150 mm
- Poids machine: 20.000 kgs
- Fanuc Oi-TD



N'hésitez pas à nous contacter pour obtenir plus de renseignements sur nos modèles disponibles.
