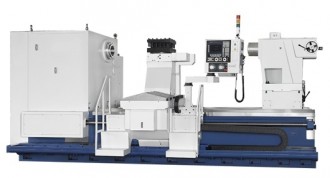

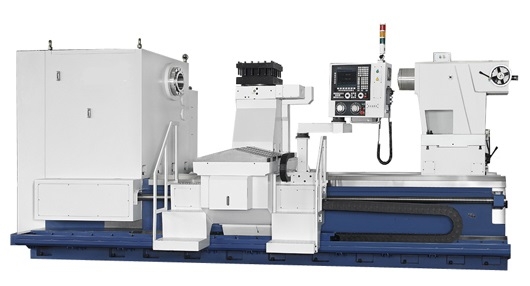

Tours CNC HYPER CAPACITE TNC 1800 - 2000 - 2500 Passage sur banc de 1800 à 2500 mm, entre pointes de 3 à 12 mètres. . CNC FAGOR, SIEMENS, FANUC , CENTROID.
Banc à 4 guidages pour axe Z (largeur 1345 mm).
Recommandé pour la réalisation des prototypes, outillages ainsi que les petites et moyennes séries.
Caractéristiques :
- Passage au-dessus du banc : 1800, 2000, 2500
- Passage au-dessus du chariot transversal : 1250,1440, 1920.
- Distance entre pointes : de 3000 à 12000 mm
- Largeur du banc : 1345 mm.
- Nez de broche : A2-l5.
- Passage de broche: diamètre 230 - cône CM 15.
- Vis à billes : Diamètre 50 axe X et diamètre 80 ou 100 mm axe Z .
Crémaillère pour axe Z au dessus de 6 mètres
- Bâti en fonte stabilisé
- Servos moteurs brushless : AC de 5 KW axe X et 7 KW axe Z.
- Manivelles électroniques axes X et Z
- Glissières: trempées et rectifiées surface portante recouverte TURCITE B .
- Vitesses de broche : variables sur 4 gammes: 5 - 460 T/MN. Vitesses de coupe constantes programmables.
- Vitesses d'avances rapides: Axe Z = 5 M/min. Axe X = 5 M/min.
- Contre-pointe : Cône CM 7. Fourreau: course 300 Diamètre 290. 2 vitesses
- Motorisation : Broche 45/55 KW Pompe arrosage 1 KW groupe: 7,5 KW
- Poids nets pour : L: 3000 33000 - 34500 - 37000 KGS, ajouter 4500 KGS par mètre supplémentaire.
Equipements standards :
- Carters de sécurité aux normes CEE ( portes coulissantes)
- 1 tourelle automatique hydraulique 4 outils.
- Vis vérins de mise à niveau. Outillage et clés de service.
- Carter de protection arrière et convoyeur à copeaux.
- Arrosage. Graissage centralisé automatique. Eclairage.
- Manuel de programmation, d'utilisation et d'entretien en français

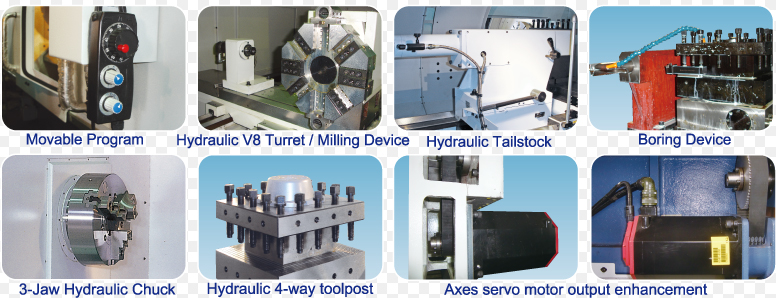

Options :
Tourelle automatique 8 outils, OffIine INTERCON, lunette à suivre, lunettes fixes, plateau, mandrins 3 et 4 mors, contre-pointe hydraulique, axe C, Porte forêts et barre d'alésage.
