Rouleaux entraînés

Vitesse de transport maximale : 1,2 m/s

Code fiche produit :1071049


Caractéristiques générales du rouleau : - Construction des rouleaux série 3500 basée sur les rouleaux de manutention universels série 1700. - Embouts de rouleau de la série 1700 du côté non entraîné. ...

[En savoir plus]

Imprimer

Prix
sur demande
Demander un devis en 30s à notre fournisseur
Convoyeur


Description

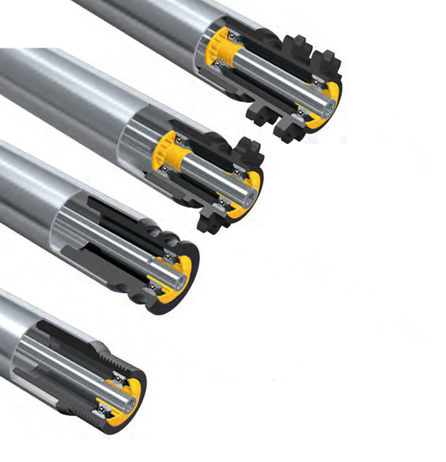

Caractéristiques générales du rouleau :

- Construction des rouleaux série 3500 basée sur les rouleaux de manutention universels série 1700.
- Embouts de rouleau de la série 1700 du côté non entraîné.
- Côté entraîné peut être fourni avec des pignons en technopolymère (pignons - polyamide 6.6, couronne crantée - POM) ou en acier.
- Les pignons en acier usiné sont directement soudés au tube et possèdent une denture de précision.
- Recommandé d'utiliser des rouleaux à couronne crantée pour les vitesses élevées.
- Pignons :
  - En technopolymère.
  - Extrêmement résistants à l'usure.
  - Se distinguent par leur bon niveau d'amortissement des bruits par rapport aux pignons en acier.

Caractéristiques techniques :

- Vitesse de transport maximale : 1,2 m/s.
- Capacité de charge : Jusqu'à 2000 N.

 Dimensions tube :

- Copolymère PVC spécial hautement résistant aux chocs, couleur gris pierre (RAL 7030) de diamètre extérieur 50 ou 63 mm.
- Acier zingué selon la DIN 2394, de diamètre extérieur 50 ou 60 mm.
- Acier inoxydable selon la DIN 2463 de diamètre extérieur 50 ou 60 mm.
- Aluminium de diamètre extérieur 50 mm.



 Axe :

- Acier brut ou inoxydable.
- Axe taraudé (M8 x 15), de diamètre 12 ou n14 mm.
- Autres extrémités d'axe sur demande.

Embout :

- Corps d'embout en polyamide (noir).
- Joint d'étanchéité en polyamide (jaune) pour le côté entraîné, et en polypropylène pour le côté non entraîné.
- Types de roulement:
  - Roulement à billes.
  - Roulement à billes inox.
  - Roulement à billes de précision 6002, 6002 2RS.

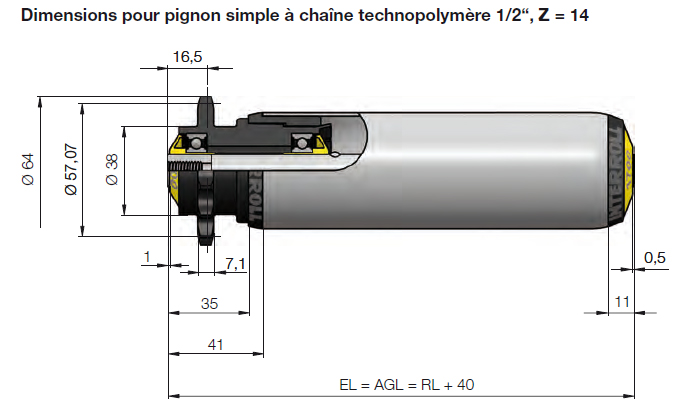

 Entraînement par chaîne :

- Corps d'embout avec couronne simple ou double, en polyamide 6.6 de haute qualité ou en acier.
- Dimensions: pour chaîne 1/2" x 5/16".
- Nombre de dents: 9, 11 ou 14.

Entraînement par courroie crantée :

- Corps d'embout avec couronne crantée en POM.
- Dimensions:
  - Pas de la courroie crantée: 8 mm.
  - Largeur de la courroie crantée: 11,2 mm.
  - Nombre de dents: 18 pour la courroie crantée.

Options :

- Disques latéraux de guidage.
- Gainage par manchon en PVC élastique.
- Version antistatique (sauf tube PVC).


Demande de DEVIS pour Rouleaux entraînés

  • STEPHANE le 28/08/2018
    Bonjour



    pouvez vous me faire un devis pour un rouleau

    - Acier inoxydable selon la DIN 2463 de diamètre extérieur 60 mm.

    - Axe en Acier brut taraudé de diamètre 12

    - Roulement à billes

    - Entraînement par courroie crantée

    - Gainage par manchon en PVC élastique



    Cordialement
  • MAXIME le 07/05/2013
    Bonjour,

    Actuellement en troisième année d'école d'ingénieur je réalise un banc d'inertie dans le cadre d'un projet mission technique. Je souhaiterais savoir s'il existait des rouleaux de manutention de diamètre 100mm de longueur 400mm en revêtement PVC et qui puissent être entrainés par courroie.

    Cordialement,
    GAIGNET maxime
    étudiant promo 2015 EIGSI la Rochelle.
  • GILLES le 22/05/2012
    Nous avons besoin d'un devis de rouleaux pour tapis convoyeur en acier.

    Diametre:60mm
    Quantité:2
    Besoin immediat

    Merci d'avance
  • Jean Claude le 25/10/2011
    Nous avons besoin de rouleau de manutention PVC

    Diamètre:30mm
    Longueur:50mm max 55
    Quantité:4
    Besoin immediat

    Merci de nous établir un devis
  • MARC le 22/10/2010
    bonjour
    nous devons changer nos rouleaux qui servent a transporter
    des pièces pourriez me faire parvenir une documentation
    detaillée,le diamètre exterieur est de 50mm la longueur total est de 1200mm
    sachant qu'il y a un pignon d'entrainement de 11 dents qui est monté sur les rouleaux

    bonne réception
  • LOIC le 21/10/2010
    bonjour, merci de me chiffrer 7 rouleaux lg 400mm pouvant supporter 400kg chacun, axe fileté. cordialement.
