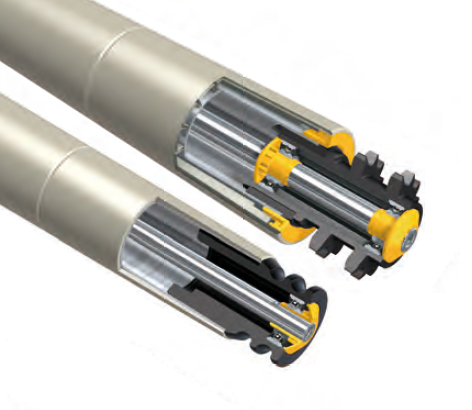

Rouleaux de convoyeurs coniques

Seuls les rouleaux de convoyeurs coniques garantissent un transport correct des charges dans les courbes.
Les différentes vitesses de transport sur la circonférence des tubes coniques permettent un déplacement optimal.

Caractéristiques générales du rouleau :

- Guidages latéraux ne sont pas absolument nécessaires.
- Rouleau de manutention pour courbes avec entraînement.
- Éléments coniques résistants aux chocs et à l'abrasion.
- Capuchon d'étanchéité au bout le plus large.
- Sécurisation des éléments coniques contre les déplacements axiaux
- Avec éléments coniques montés en force en polypropylène.
- Entraînements à chaîne disponibles :
  - PolyVee
  - PolyO (courroies rondes à deux gorges)
  - Entraînement à chaîne Z14 (sur la partie large)



Caractéristiques techniques du rouleau :

- La construction du rouleau de manutention conique de série 3500-KX0 est basée sur celle du rouleau de manutention à entraînement fixe de série 3500.
- Eléments de tubes coniques en techno-polymère: résistant à l'usure, aux chocs, aux intempéries, aux changements de température; bon absorbant du bruit.
- Pignons en polyamide 6.6, hautement résistant à l'usure, assurant un excellent amortissement des bruits.

Dimensions tube :

- Éléments coniques en polypropylène assemblés sur un tube interne cylindrique en acier zingué, de diamètre extérieur 50 mm.
- Les éléments coniques sont disponibles pour des longueurs de rouleau (RL) de 250 à 900 mm, par échelons de 50 mm.
- Gorges pour courroies rondes sur un tube interne rallongé.

Axe :

? Acier brut ou inoxydable.
? Axe à ressort, de diamètre 8, 10, mm ou hexagonal 11 mm.
? Axe taraudé (M8 x 15), de diamètre 12 ou 14 mm.

Embout :

- Corps d'embouts en polyamide (noir).
- Joint d'étanchéité en polypropylène (jaune).
- Types de roulement:
  - Roulement à billes.
  - Roulement à billes inoxydable.
  - Roulement à billes de précision 6002, 6002 2RS.



Entraînement :

- Pignon double, en polyamide 6.6 de haute qualité.
- Dimensions: chaîne 1/2" x 5/16".
- Nombre de dents: 14.

Options / Capacité de charge :

- Tube interne rallongé.
- Jusqu'à 500 N.
