Support sur UPN

Supports avec pincement

Code fiche produit :1390034


Support sur UPN Caractéristiques générales : - Supports pour rouleaux mines, axe d = 20 et 25, méplats 14, Norme E 53300 - α = 20 ou 30° en standard (autre angles à la demande) - Toutes autres dimensions sur demande notamment p...

[En savoir plus]

Documentation
Imprimer

Prix
sur demande
Demander un devis en 30s à notre fournisseur
Convoyeur


Description

Support sur UPN

Caractéristiques générales :

- Supports pour rouleaux mines, axe d = 20 et 25, méplats 14, Norme E 53300
- α = 20 ou 30° en standard (autre angles à la demande)
- Toutes autres dimensions sur demande notamment pour rouleaux norme NFE 53301
- Supports avec pincement (sans pincement sur demande)
- Possibilité d’encoche de 23 pour axe Ø30 méplats 22

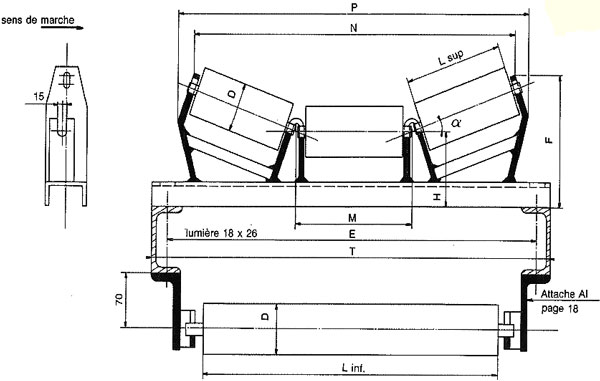

Caractéristiques techniques :

BANDE 400 500 650 800 800 1000 1200 1400 1600
D 70/89 70/89 70/89 70/89 89/133 133/159 133/159 133/159 133/159
L sup. 150 190 240 290 290 355 425 495 565
H 140 140 140 140 167 167 167 167 167
E 640 740 890 1040 1040 1240 1440 1640 1840
Semelle UPN 70 UPN 70 UPN 80 UPN 80 UPN 100 UPN 100 UPN 100 UPN 100 UPN 100
Montant 60 x 8 60 x 8 80 x 8 80 x 8 80 x 8 80 x 8 80 x 8 80 x 8 80 x 8
T 700 800 950 1100 1100 1300 1500 1700 1900
M α = 20° 184 224 274 324 324 394 464 534 604
M α = 30° 185 225 275 325 325 395 465 535 605
N α = 20° 500 615 760 900 906 1106 1306 1508 1712
N α = 30° 470 580 715 850 855 1045 1240 1430 1620
P α = 20° 575 692 836 980 1000 1200 1400 1600 1800
P α = 30° 574 690 825 965






Documentation complémentaire





Produits liés à Rouleaux convoyeur

Rouleau V de support
Rouleau V de support
Support pour rouleau cornière en auge
Support pour rouleau cornière en auge

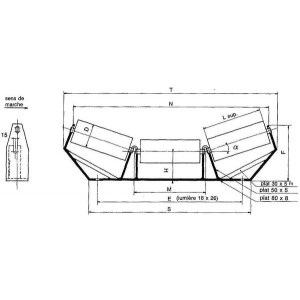

Support pour rouleau mine
