Rouleau de manutention charge lourde

Rouleaux pour convoyeur silencieux pour applications de charges isolées lourdes avec entraînement.

Les rouleaux pour convoyeur de la série 3600 sont basés sur les rouleaux pour convoyeur des charges lourdes de la série 1450.
On trouve les embouts de la série 1450 du côté non entraîné.
Le côté entraîné peut être fourni avec des pignons polyamide ou avec une couronne crantée (pignons - polyamide 6.6, couronne crantée - POM) ou en acier.

 Caractéristiques générales :

- Les encoches dans le tube du côté entraîné évitent que le pignon ne tourne dans le tube et assurent un couple maximum.
- Bonne protection du roulement à billes grâce aux joints d'étanchéité incorporés.
- Les pignons sont :
  - Extrêmement résistants à l'usure .
  - Distingués par leur bon niveau d'amortissement des bruits .
  - Distingués par leur grande stabilité dimensionnelle (même avec un entraînement tangentiel).



Caractéristiques techniques

- Vitesse de transport maximale : 0,8 m/s.
- Capacité de charge : Jusqu'à 3500 N.
- Entraînement avec couronne crantée : Couronne crantée en POM.
- Options : Tube acier zingué en Ø 80 x 2 mm.

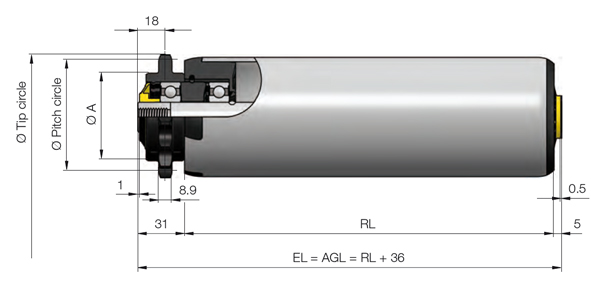

Dimensions:

- Pas de la couronne crantée: 8 mm.
-Largeur de la couronne crantée: 20 mm.
- Nombre de dents: 25.

Dimensions tube :

  - Acier zingué selon la DIN 2394.
  - Diamètre extérieur 80 ou 89 mm.
  - Disques latéraux de guidage.

Axe

  - Acier brut ou inox.
  - Axe taraudé (M12 x 20), de diamètre 20 mm.
  - Autres extrémités d'axe sur demande.

Roulement :

- Corps d'embout en polyamide noir et étanchéité en polyamide jaune.
- Roulement à billes de précision 6204/6205.

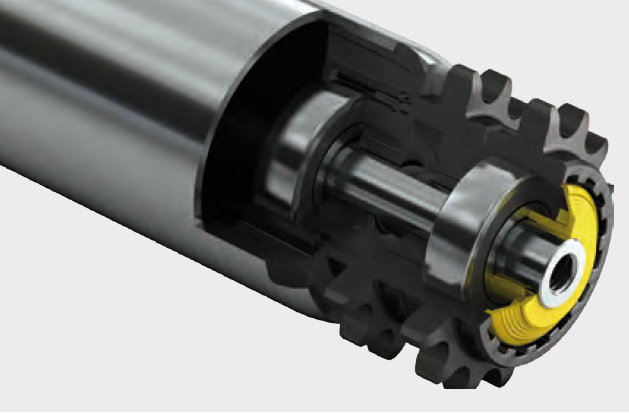

Entraînement avec chaîneb :

- Pignon simple ou double, en polyamide 6.6 de haute qualité.
- Dimensions: 5/8" x 3/8".
- Nombre de dents: 15 ou 18.
