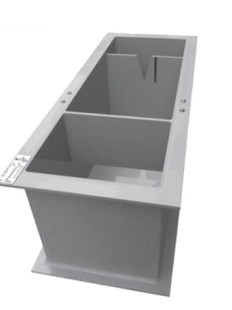

Canal déversoir avec paroi en V

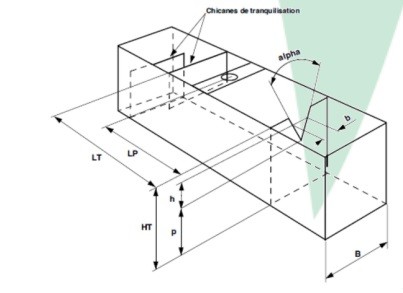

Cet équipement est un canal possédant une paroi échancrée en forme de V.

La réduction de section entraîne une modification hydraulique et de la hauteur d'eau dans le regard.

Une analyse mathématique permet de connaître le débit traversant le regard à partir de la mesure de la hauteur d’eau.

Entretien et périodicité :

 o Nettoyer le regard,
 o Au minimum une fois tous les mois selon l’activité.

Application :

 o Système de mesure dans un canal ouvert préfabriqué,
 o Zone de tranquillisation,
 o Possibilité de prise d'échantillons,
 o Mesure de débit entrée/sortie de station d'épuration,
 o Mesure de débit sur trop plein.

Caractéristiques techniques :

- Type : Déversoir en V
- Matière : Polyester Renforcé de Fibres de Verre
- Norme : Conforme à la norme ISO 1438/1
- Plage de meSure :
 o Minimum : Hauteur 60 mm, Débit 0,91 m3/h,
 o Maximum : Hauteur 100 mm, Débit 4,18 m3/h,
 o Débordement : Hauteur 150 mm, Débit 11,3 m3/h.

- Dimensions :
 o Longueur 1 410 mm / Largeur 635 mm / Profondeur 680 mm / raccord 100 mm.

- Options incluses :
 o Raccord d'entrée et de sortie en PVC,
 o Paroi de tranquillisation,
 o Réglette de mesure.

Sur demande :

 o Pieds amovibles pour faciliter la mise en place.
