Déversoir en triangle

Appareil de mesure déversoir en V

Code fiche produit :42723182


  • Type : Déversoir en V,
  • Matière regard : Polyester Renforcé de Fibres de Verre,
  • Matière déversoir : PP,
  • Norme : Conforme à la norme ISO 1438/1.

Imprimer

Mesure et contrôle


Description

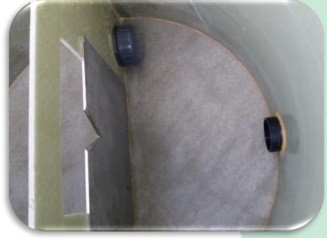

Cet équipement est une plaque mince avec une ouverture triangulaire.

Le déversoir triangulaire  est généralement installé à la sortie d'un canal, d'un réservoir ou d'un bassin, afin de mesurer le débit d'eau en temps réel.

La taille et la forme de profil de déversoir données dépendent du débit d'eau qui influe sur la hauteur du niveau du déversoir.

La mesure doit se faire instantanément, afin de connaître le débit réel.

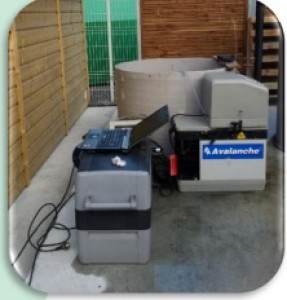

Équipé, d'un ensemble composé de sonde de mesure et d'un enregistreur permet de réaliser un suivi du débit transitant dans l’installation.

L'ouvrage assure une mesure de débit au moyen d'une ouverture de géométrie connue réalisée dans la lame déversante en forme de V.

La réduction de section entraîne une modification hydraulique et de la hauteur d'eau dans le regard.

Une analyse mathématique permet de connaître le débit traversant le regard à partir de la mesure de la hauteur d’eau.


Entretien et périodicité :

 o Nettoyer le regard,
 o Au minimum une fois tous les mois selon l’activité.

Application :

 o Système de mesure du débit dans un canal ouvert préfabriqué,
 o Possibilité de prise d’échantillons.

Caractéristiques techniques :

- Type : Déversoir en V,
- Matière regard : Polyester Renforcé de Fibres de Verre,
- Matière déversoir : PP,
- Norme : Conforme à la norme ISO 1438/1,

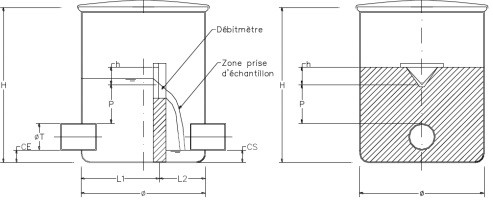

- Dimensions :
 o Débit 0 à 15 m3/h / Ø 1 000  mm / Hauteur 1 250 mm / Hauteur d'eau 300 mm,
 o Débit 1,8 à 30 m3/h / Ø 1 000  mm / Hauteur 1 250 mm / Hauteur d'eau 300 mm,
 o Débit 1,8 à 60 m3/h / Ø 1 000  mm / Hauteur 1 250 mm / Hauteur d'eau 350 mm.

- Options incluses :
 o Raccord d'entrée et de sortie en PVC,
 o Couvercle de regard en PRFV,
 o Paroi en PRFV avec emplacement pour déversoir triangulaire.

Sur demande :

 o Pieds amovibles pour faciliter la mise en place.
