Centre traitement eaux usées domestiques à 2 cuves

REF : BF 16 EH

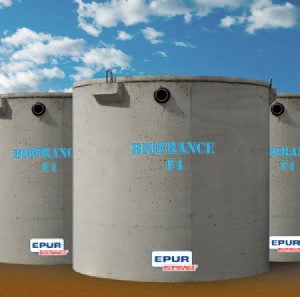

Centre de traitement des eaux usées domestiques doté de 2 cuves en béton, un réacteur biologique et un surpresseur.

Caractéristiques :

Cuve de pré-décantation

- Volume : 7,5 m³
- Diamètre extérieur : 223 cm
- Hauteur hors tout : 240 cm
- Hauteur entrée : 211 cm
- Hauteur sortie : 204 cm
- Diamètre des tuyauteries entrée et sortie : 125 mm
- Ouverture de visite : 60 x 60 cm
- Poids de la cuve : 4200 kg
- Nombre d’anneaux de levage : 3
- Tuyauterie de sortie plongeante sous le niveau d'eau anti transfert de surnageant et anti-refoulement.
- Manchon pour raccord de la tuyauterie de l'air lift en attente à la sortie de la cuve.

Cuve du réacteur biologique et post-décantation

- Volume : 10 m³
- Diamètre extérieur : 250 cm
- Hauteur hors tout : 242 cm
- Hauteur entrée : 204 cm
- Hauteur sortie : 204 cm
- Diamètre des tuyauteries entré et sortie : 125 mm
- Ouverture de visite : 80 x 80 cm
- Poids de la cuve : 6000 kg
- Nombre d’anneaux de levage : 3
- 2 compartiments :
  Réacteur biologique.
  Post-décanteur équipé d’un cône de décantation.

- Une cloison en béton avec ouverture de transfert niveau haut vers le post-décanteur.
- Coude de sortie antitransfert de surnageants avec orifice de mise à l'air.
- Manchon pour raccord de la tuyauterie de l'air lift en attente à l'entrée de la cuve.

Réacteur biologique

- Lit fixe PEHD 100 m²/m³ conforme à la norme NBN EN 12255-7 de forme tubulaire verticale avec ouverture intérieure de 50 mm.
- Lit fixe PEHD 200 m²/m³ de forme tubulaire verticale avec ouverture intérieure de 40 mm dans les dernières chambres du réacteur.
- Lit tubulaire vertical ordonné, ajouré en losanges sur pointes, totalement immergé, les espaces tubulaires étant libres de tout encombrement afin d’éviter tout risque de colmatage.
- Aérateurs tubulaires à membrane EPDM micro-perforée placé sur un dispositif d'extraction permettant un remplacement éventuel aisé sans nécessiter de vidange

Surpresseur

- Type de surpresseur : surpresseur électromécanique à membrane, avec dispositif de filtration synthétique.
  Modèle : HP200 ou similaire
- Puissance installée : 210 watts
- Ampérage nominal : 1,4 A
- Niveau sonore : 0 dB
- Dimensions : Hauteur : 22 cm; Longueur : 26 cm; largeur : 20 cm
- Mode de fonctionnement :
  Protection électrique et alarme : arrêt automatique du surpresseur en cas de défaut électrique
  Maintenance : Filtre à air intégré, nettoyage tous les 6 mois et remplacement tous les ans

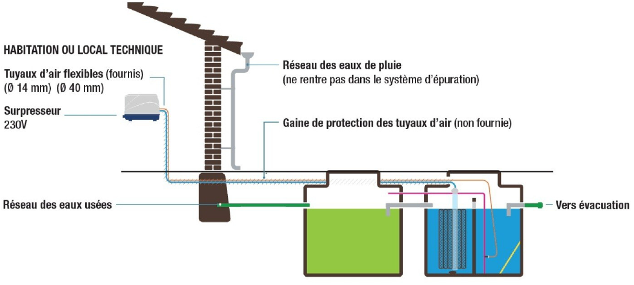

Tuyau d’alimentation en air du réacteur biologique

- Tuyau flexible annelé type AZUR Diamètre : 20 mm
- Longueur standard : 20 m, allonge possible jusqu’à maximum 40 m de tuyauterie.

Re-circulation des boues

- Dispositif : Canne air lift permettant la recirculation des boues sédimentées du post-décanteur vers le décanteur primaire.
- Canne composée d'un tube PVC PN 16 - 25 mm alimentée en air par tube CRISTAL préconnecté.
- Tube flexible CRISTAL 10 mm pré connecté pour alimentation air lift : 20 m
- Régulation : Module air lift pré réglé.

REF : BF 16 EH
