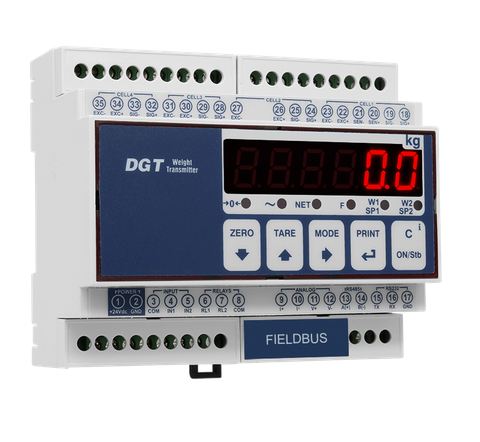

Indicateur/ transmetteur de poids

Ce transmetteur de poids permet la lecture et le diagnostic de chaque capteur ou de chaque balance connectée (jusqu'à à 4).

Il est équipé de 4 canaux connecté à l'automate via bus de terrain, sortie analogique ou RS485.

• Caractéristiques techniques :

- Alimentation : 12-24Vdc
- Convertisseur : A/D 24 bits avec 4 canal
- Nombre maximal de balances : 4
- Connexion des cellules de charge : 4 ou 6 fils (avec sens)

Modes de fonctionnement :
- Boîte de jonction numérique
- Répétiteur multi-balance

- Vitesse du convertisseur: jusqu'à 3200 conv./sec.
- Fréquence d'échantillonnage sélectionnable: jusqu'à 400 conv./sec.
- Visualisation : jusqu'à 1.000.000d
- Sensibilité minimale : 0,03 µV/d (0,03 µV/e)
- Résolution : 3.000.000 points
- Linéarisation : jusqu'à 8 points
- Capteurs connectables : jusqu'à 8 350 Ω capteurs

Ports série :
- 1 RS232 pour la configuration par PC avec "Dinitools®"
- 1 Port RS485

Sortie analogique : à 16 bit (Modèle DGT4AN) au choix 4-20mA, 0-5Vdc ou 0-10Vdc.
Sorties numériques : n. 2 sorties configurables
Entrées digitales : n. 2 entreés configurables

Certifications :
- OIML R76 (10000e o 3000 + 3000e) / R51 / R61 MID
- UL Listed (sur demande)
- EU Certificat d'examen de type (45501:2015)
Carrosserie : ABS, pour barre Din (106 x 90 x 58 mm)

Étalonnage :
- Théorique (mV\V)
- Avec des poids d'échantillon
- À distance par le SERVEUR WEB
- du clavier
- à partir du PC avec "Dinitools"

Fonctions du clavier :
- Mise à zéro
- Tare
- Mode de fonction
- Impression / envoi manuel des données
- On / Stand by

Fonctions du programme :
- Setpoints
- Haute résolution
- Peak
- Mémoire Alibi
- Conversion de l'unité de mesure

- Clavier : mécanique à 5 touches
- Écran : à LED rouges de 13 mm

Serveur web intégré :

permet un diagnostic complet, un étalonnage et une configuration à distance du transmetteur de poids du réseau ethernet.

• Modèles disponibles :

- Indicateur/ transmetteur de poids
- Indicateur/ transmetteur de poids avec sortie analogique
- ndicateur/ transmetteur de poids avec profibus

• Options :

- Imprimante thermique à panneau. Equipée de câble de connection, alimentation 5 Vdc (adaptateur pas fourni).
- Boîtier IP65 pour le montage mural avec porte transparente. Dimensions 210x210x100 mm, complet de 2 presse-étoupe.
- Horodateur pour impression/visualisation de la date et de l'heure avec PCB, bornes, boîte en plastique et étiquettes marquées UL (le cas échéant).
- Mémoire Alibi (mémoire fiscale, max 120.000 pesées) pour la transmission homologuée du poids à un PC/PLC ou le stockage sur une carte MMC/une clé USB.
Horodateur intégré pour l'impression de la date/heure avec PCB, bornes à vis, boîte en plastique et étiquettes marquées UL (le cas écheant).
