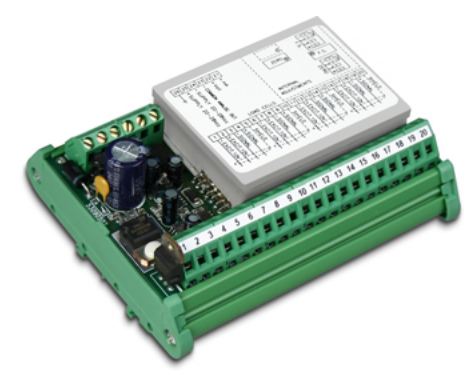

Transmetteur de poids avec sortie analogique

Ce transmetteur de poids avec sortie analogique est conçu pour être installée en montage fond d'armoire sur barre DIN.

Il est porposé en 2 modèles de sorties analogique : 0-20 mA, 4-20 mA, 0-10 mA ou tension : +/-5 Vdc.

• Caractéristiques techniques :

- Filtre analogique pour amortir les oscillations de poids avec réglage par vis à un tour.
- Dimensions 113 x 93 mm, hauteur 60 mm.
- Réglage grossier de la remise à zéro par 4 petits interrupteurs de -2,4 à 17 mV
- Réglage grossier de la capacité nominale par 4 petits interrupteurs de 3,5 à 24 mV.
- Réglage fin de la remise à zéro par resistence variable à 10 tours, 10% de l’intervalle.
- Réglage fin de la capacité nominale par resistence variable à 10 tours, 10% de l’intervalle.
- Alimentation de 20 à 28 Vdc - puissance absorbée 6 VA.
- Précision 0,25% de la capacité nominale.
- Répétabilité 0,01% de la capacité nominale.
- Effet de la température sur la détection: 0,01% de la capacité nominale / 10°C.
- Température d’utilisation -10/+40°C.

• Section entrées/sorties :

- Intervalle de mesure de 3,5 à 24 mV.
- Alimentation capteurs 10 Vdc.
- Connexion jusqu'à max. 6 capteur avec résistance d'entrée 350 Ohm.
- Sortie analogique à choisir 0-20 mA, 4-20 mA, 0-10 mA ou sortie +/-5 Vdc (seulement pour modèle avec sortie analogique au choix : 0-20 mA, 4-20 mA ou 0-10 Vdc.)
