Ventilateur axial ou hélicoïdal

Gagnez en coût faible et en simplicité d’implantation, grâce à ce ventilateur axial ou hélicoïdal qui permettra l’aspiration et la propulsion de l’air en parallèle à l'axe de rotation du ventilateur.

Parmi les multiples produits que nous vous proposons, nous avons une gamme complète de ventilateurs hélicoïdaux (= axiaux) : basse et moyenne pression, tourelles d’extraction, ventilateur à intégrer dans une gaine, en toiture ou contre une paroi.

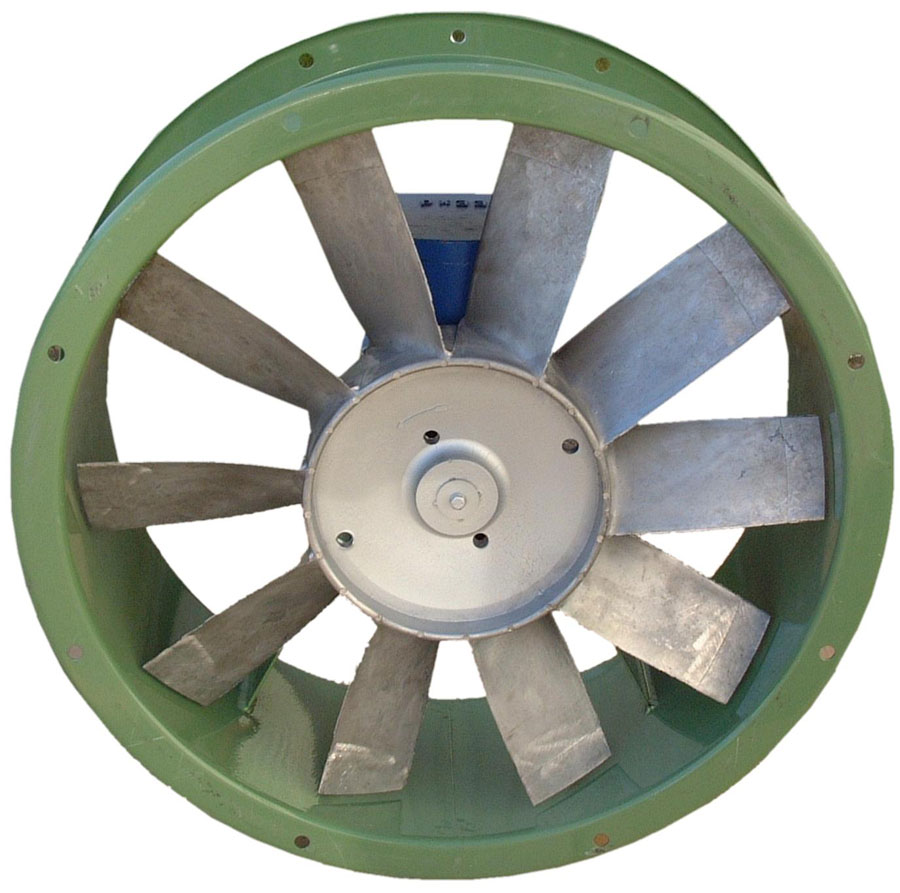

Le ventilateur hélicoïdal, ou axial, se compose d'une virole en tôle à l'intérieur de laquelle tourne une turbine, entraînée par une source d'énergie externe (généralement, un moteur électrique).

Dans le cas d’un entrainement direct, la turbine est emboîtée directement dans le moteur via un arbre mécanique.

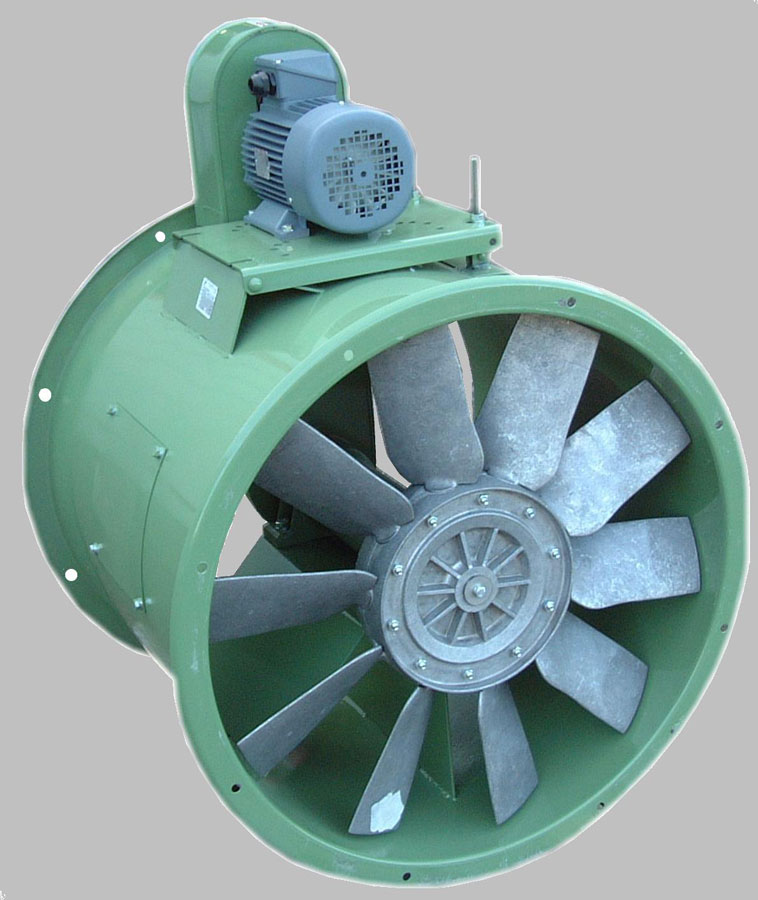

Dans le cas d’un entrainement par transmission, la turbine est emboîtée dans un support permettant une transmission par poulie et courroie.


Normes :

Nous garantissons à nos produits une qualité de conception et d’efficacité conforme aux réglementations en vigueurs telles que les normes ATEX, IE2 (norme EFF1) et anti étincelles.

Rappel de certaines bases essentielles dans le choix d’un ventilateur hélicoïdal :

- Débit : Il est représenté par le volume du fluide aspiré par le ventilateur dans l'unité de temps.
               Il est généralement exprimé en m³/sec, m³/min ou m³/h.

- Pression : La pression produite par un ventilateur est appelée TOTALE (pt); elle représente la somme de deux pressions distinctes: STATIQUE + DYNAMIQUE.
                      La pression statique (ps) est l'énergie potentielle apte à vaincre les résistances qu'oppose le circuit lors du passage du fluide.
                      La pression dynamique (pd) est l'énergie cinétique que le fluide en mouvement possède et dépend de la vitesse moyenne de sortie de l'air au refoulement.
                      Elle est généralement exprimée en kgf/m2 (mmCE) ou Pa (Pascal).

- Rendement : C'est le rapport entre l'énergie fournie au fluide par le ventilateur et l'énergie employée par la source externe pour actionner le ventilateur.

- Vitesse de rotation : Elle est représentée par le nombre de tours par minute auxquels la turbine doit tourner pour fournir les caractéristiques requises.

Pour de plus amples informations techniques, veuillez consulter la fiche technique ci-dessous.
