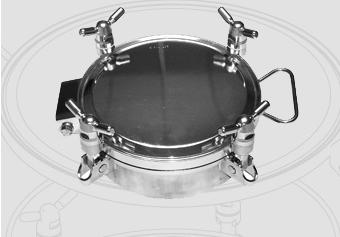

Trou de poing en acier inoxydable

Le trou de poing pour réservoir est destiné aux industries chimiques, pharmaceutiques, cosmétiques et alimentaires. il est réalisé en acier inoxydable. Conforme à la norme DESP.

Passages utiles disponibles : 150, 204, 300, 354, 400, 460, 500 et 600 mm.

- Dimensions 150 et 204 mm :
Pression max : -1/+4 bar
Acier inoxydable : 1.4404/1.4301
Température max : 150°C
Nombre de serrages : 3
Jupe de cadre  +/-0,5 mm : 100x6 mm
Rayon couvercle : Plat
Epaisseur couvercle : 21,5 mm
Profit joint : Torique*
Poids : 19 kg

- Dimensions 300 et 350 mm :
Pression max : -1/+4 bar
Acier inoxydable : 1.4404/1.4301
Température max : 150°C
Nombre de serrages : 4
Jupe de cadre  +/-0,5 mm : 100x6 mm
Rayon couvercle : 1050
Epaisseur couvercle : 5 mm
Profit joint : Torique*
Poids : 20 - 23 kg

- Dimension 400 mm :
Pression max : -1/+4 bar
Acier inoxydable : 1.4404/1.4301
Température max : 150°C
Nombre de serrages : 6
Jupe de cadre  +/-0,5 mm : 100x6 mm
Rayon couvercle : 1100
Epaisseur couvercle : 5 mm
Profit joint : Torique*
Poids : 26 kg

- Dimension 460 mm :
Pression max : -1/+4 bar
Acier inoxydable : 1.4404/1.4301
Température max : 150°C
Nombre de serrages : 6
Jupe de cadre  +/-0,5 mm : 100x6 mm
Rayon couvercle : 1150
Epaisseur couvercle : 5 mm
Profit joint : Torique*
Poids : 30 kg

- Dimension 500 mm :
Pression max : -1/+4 bar
Acier inoxydable : 1.4404/1.4301
Température max : 150°C
Nombre de serrages : 8
Jupe de cadre  +/-0,5 mm : 100x6 mm
Rayon couvercle : 1200
Epaisseur couvercle : 5 mm
Profit joint : Torique*
Poids : 34 kg

- Dimension 600 mm :
Pression max : -1/+4 bar
Acier inoxydable : 1.4404/1.4301
Température max : 150°C
Nombre de serrages : 10
Jupe de cadre  +/-0,5 mm : 100x6 mm
Rayon couvercle : 1200
Epaisseur couvercle : 5 mm
Profit joint : Torique*
Poids : 43 kg

Joint en option : EPDM - NITRILE - Viton ® ou FPM - Silicone - Viton ® / FPM enrobé FEP ®

Porte disponible en version sans DESP.
