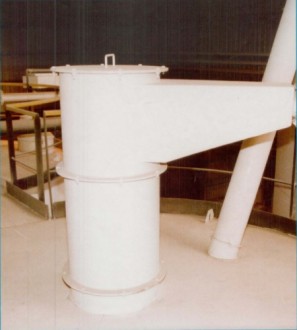

L'accessoire anti-abrasion arrive sous pression depuis la tuyauterie située en amont du pot et se retrouve à la pression atmosphérique lors de son arrivée dans le silo.
Il est naturellement "flashé" grâce aux variations de section réalisées sur l'entrée du pot de détente.
- Dotés de boucliers anti-abrasion
- Destinés à équiper l'entrée des transports pneumatiques et des dépotages de camions de transport de pulvérulents dans les silos de stockage et les trémies.
- Favorisent la détente du mélange air/matière lors de l'arrivée sur le dessus du silo.
Une grande partie du produit retombe en pluie dans le silo, mais le flux conserve une certaine inertie qui projette une fraction de la matière contre la paroi opposée à l'entrée du pot de détente.
Cette paroi est donc protégée par un bouclier de forte épaisseur, réalisé en acier Creusabro, dont la résistance à l'abrasion est particulièrement appropriée à cette application.
Le produit qui percute cette paroi est alors arrêté pour tomber à son tour en pluie dans le silo à faible vitesse.
Le dessus du pot de détente est obturé par un couvercle à ouverture rapide sécurisée par un dispositif cadenassable, nécessitant d'intervenir avec une clef pour déverrouiller le cadenas (cadenas de votre fourniture), donc conforme aux règles de sécurité imposées par la Communauté Européenne, ce qui permet de vérifier et de changer facilement le bouclier après avoir consigné l'installation.
Ce pot de détente, quand il est réalisé en diamètre 500 mm, dispense d'équiper éventuellement le silo d'un trou d'homme.
Quand le pot est utilisé en guise de trou d'homme, il fait alors office d'organe de sécurité car deux barreaux sont utilisés pour déposer le bouclier anti-abrasion empêchant la possibilité de chute d'un homme dans le trou d'homme.
Il est nécessaire de déposer le bouclier anti-abrasion avant de descendre dans le trou d'homme.
- Ouverture sécurisée par un dispositif cadenassable
- Modification de la géométrie du bord d'attaque supérieur, en entrée du pot de détente. C'était la partie la plus faible du dispositif, qui s'usait prématurément.
- Forte augmentation des épaisseurs des quatre bords d'attaque en entrée du pot de détente.
Pour plus d'informations, veuillez consulter la fiche technique ci dessous.
