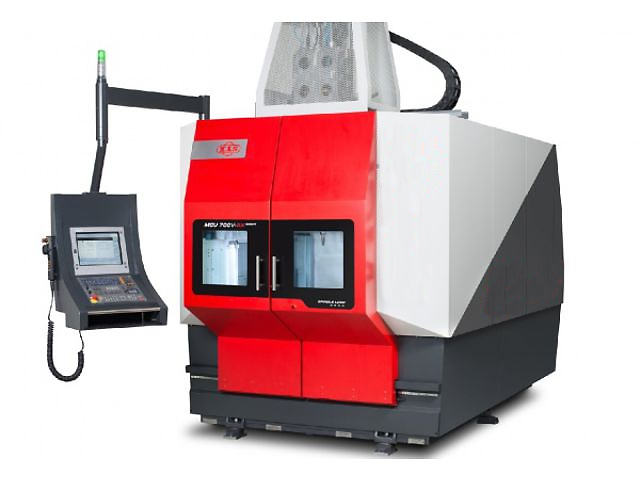

Ce centre d'usinage vertical avec ou sans tournage est préconisé pour la production de pièces de grandes dimensions en grande quantité, tout en respectant la haute précision et la rapidité dans la production.
Il est conçu principalement pour répondre aux différents types de projets, et aux usinages les plus complexes.
Caractéristiques techniques :
Courses :
- Course longitudinale : X=700 mm.
- Course transversale : Y=820 mm.
- Course verticale : Z= 550 mm.
- Angle basculement table : A =150° (+30 ~ -120°).
- Angle rotation table : C=360° (150 ~ 700 mm).
- Distance surface de table / sol : 920 mm
- Distance nez de broche / table : 150-700 mm

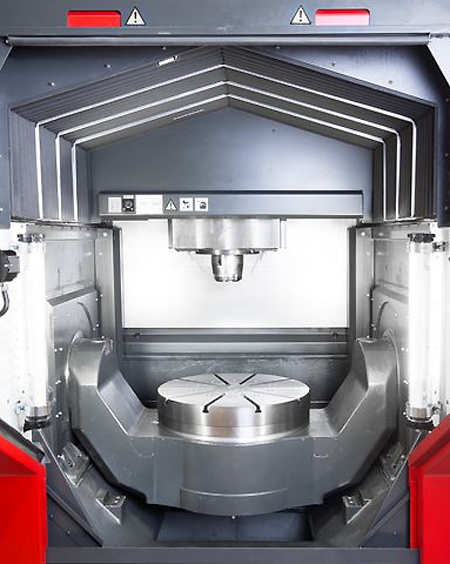

Table :
- Diamètre Table : Ø 630 mm option Ø 800 mm.
- Vitesse de rotation maxi (axe A) : 25 tr/min
- Vitesse de rotation maxi (axe C) : 500 tr/min
- Indexation (axe A et C) : 0.001°
- Diamètre maxi. Pièce : Ø 1000 mm
- Hauteur maxi pièce : 500 mm
- Charge maxi sur la table : 850 kg
Broche Verticale réfrigérée avec frein hydraulique :
- Vitesse : 10.000 / 12.000 / 18.000 / 24.000 trs.min-1
- Jusqu'à 35 Kw et 300 Nm de couple.
Avances :
- Guidages linéaires
- Axes : X, Y, Z = 60 m/min
- Accélération: X,Y,Z = 6.5 G
- Magasin d'outils jusqu'à 128 outils.
- Règles de mesures sur les 5 axes.
- Carénage intégral. Convoyeur à copeaux, groupe hydraulique, groupe froid.
- Siemenss 840 D avec l'option tournage et Heidenhain iTNC 530.
- Existe en plateau de 1100 et 1400 mm.
N'hésitez pas à nous contacter pour obtenir plus de renseignements sur ce produit.
