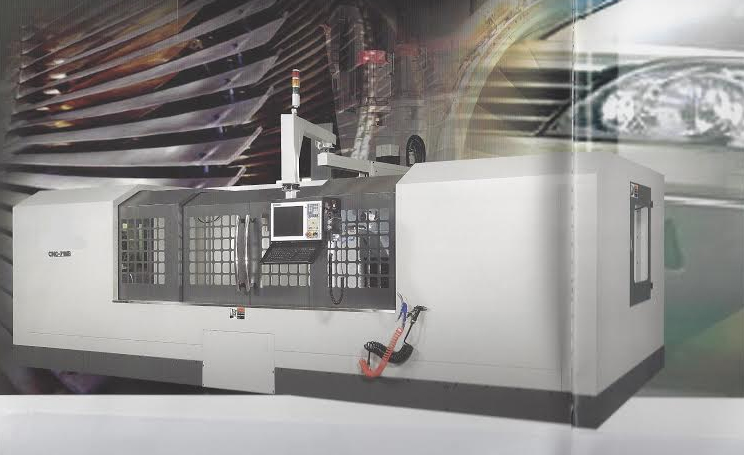

Centre d'usinage CNC 71 MB et 81 MB

Centre d'usinage CNC 7l MB et CNC 81 MB équipée Avec CNC CENTROlD conversationnelle 3-4 et 5 axes conversationnelles.

La programmation du centre d’usinage est très simple et directe ce qui permet de réaliser des pièces basiques et sophistiquées dans des temps très courts .

Pour l'usinage de pièces unitaires, outillages, petites et moyennes série.

1. Table : 700 x 2800 CNC 71 6 rainures en T de 18.
700 x 3300 CNC 81
Charge admissible 2000 KGS

2. Courses : Longitudinale X = 2500 (CNC61) 3000 (CNC81)
                       Transversale Y = 800.
                       Verticale Z = 635.

3. Tête: 1°/Monobloc type «Centre d'usinage» avec roulements classe 7, grande rigidité

4. Distance broche /colonne: 850

5. Cône de Broche : BT 40

6. Moteur de broche: 20 HP – 220/380 TRI.

7. Vitesse de broche: Variable et programmables de 60 à 8.000 T/mn sur une gamme.
Refroidisseur de broche.
Option: arrosage au centre.

8. Changeur d'outils : Type «parapluie» 16 outils.
                                        Diamètre maxi: 100.
                                        Longueur maxi : 250.
                                        Poids maxi : 7 Kgs .
                                        Option: type « RAMDOM » 24 outils.

9. Poids de la machine: 7900 kgs. (CNC 71) 8700 kgs (CNC 81)

10. Protection des glissières: XY métalliques et Z plastique.

11. Eclairage halogène

12. Manivelles électroniques

13. Graissage: Centralisé et automatique

14. Encombrement au sol: 4800 x 2970 hauteur 2750. (CNC 71)

5700 x 2970 hauteur 2750 (CNC 81)
15. Glissières trempées par induction et rectifiées, surfaces portantes recouvertes de Turcite B.

16. Couleur : Grise et blanche.

17. Équipements de série :

-Préhension des outils pneumatique.
-Pompe d'arrosage grand débit.
- Switchs de fin de course X, Y, Z.
- Carter de protection intégrale avec sécurité.
- Convoyeur à copeaux et douchette
- Notice d'utilisation et entretien en français.

Pour plus d’informations, veuillez consulter la fiche technique ci dessous
