Centre d'usinage 5 axes grande précision

Broche 12 000 T/MN - Puissance 18 KW

Code fiche produit :14096966


Centre d'usinage 5 axes de grande précision type MCV - M 11H - 5X équipé avec CNC SIEMENS 828D. Caractéristiques : - Table: 500 x 1200 - 5 rainures en T de 18 - Courses : Longitudinale X = 1100       &...

[En savoir plus]

Imprimer
Les professionnels ont aussi consulté ces produits :

Prix
sur demande
Demander un devis en 30s à notre fournisseur
Machine industrielle


Description

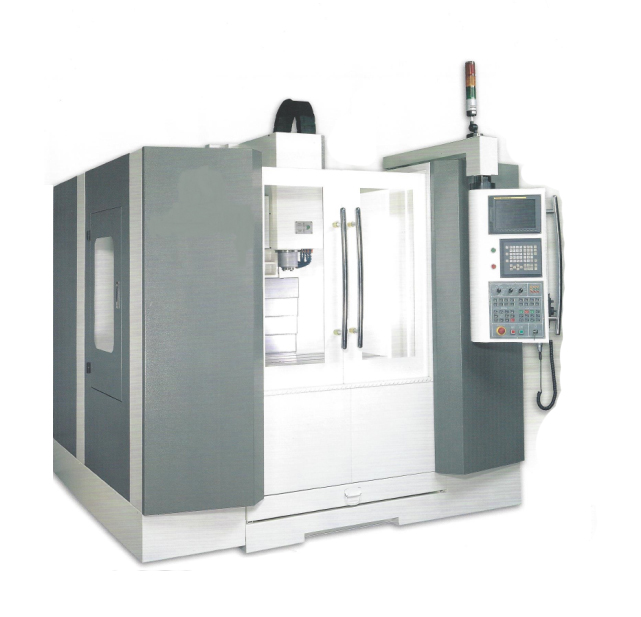

Centre d'usinage 5 axes de grande précision type MCV - M 11H - 5X équipé avec CNC SIEMENS 828D.

Caractéristiques :

- Table: 500 x 1200 - 5 rainures en T de 18
- Courses : Longitudinale X = 1100
                 Transversale Y = 600
                 Verticale       Z = 830
                                    B = 110
                                    C = Diamètre 400

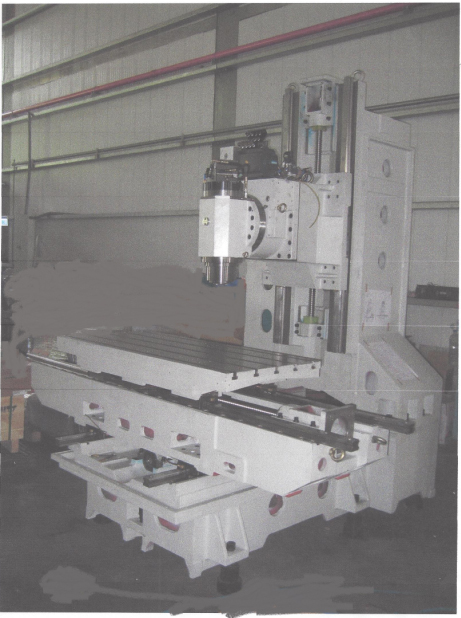

- Tête orientable et indexable avec roulements classe 7, grande rigidité
- Cône de Broche: HSK 63 A
- Moteur de broche: AC 18 KW
- Vitesse de broche : Variables et programmables de 60 à 12000 T/ MN
  Sur une gamme. Broche avec circuit de refroidissement
- Protection métallique des glissières: X , Y et Z
- Changeur d'outils : Type Ramdom 30 outils
- Diamètre maxi : 150 mm, longueur maxi : 200 mm , poids maxi : 7 Kgs
- Eclairage halogène
- Manivelles électroniques: pour les axes X,Y,Z,B et C
- Graissage: Centralisé et automatique.
- Encombrement au sol: 3000 x 2300 x hauteurs 3050 mm
- Glissières à patins précontraints sur les 3 axes
- Couleur : grise et blanche
- Poids de la machine: 8000 Kgs

Equipements de série :

- Préhension des outils pneumatique.
- 2 Pompes d’arrosage.
- Switchs de fin de course X, Y, Z .
- Carter de protection intégrale avec extracteur de copeaux.
- Bacs à copeaux et à lubrifiant amovibles.
- Soufflette et douchette intégrée.
- Armoire électrique réfrigérée.
- Feu tricolore. Prise de longueur auto des outils
- Clés de service, manuel d'utilisation.
- Manuel d'entretien en français

Les professionnels ont aussi consulté ces produits :

Demande de DEVIS pour Centre d'usinage 5 axes grande précision

  • le 08/11/2020
    Madame, Monsieur bonjour

    Pourriez vous de toute urgence me faire parvenir votre meilleure offre pour la fourniture de :

    'DIGITAL CONTROL MACHINING CENTER

    Equipment destination:

    This equipment is intended for carrying out practical work for the benefit of interns

    in LMD training, in the field of mechanical manufacturing II will also allow

    trainees to acquire design knowledge machining of complex parts

    Technical specifications:

    Machining center (06) axes:

    Specifications

    Controlled machining center digital equipped with High pressure sprinkler system through the spindle,

    Machining control software at high speed,

    • intuitive wireless probing system

    • extended program memory.

    • Dynamic part correction

    • High watering capacity

    • Compressed air station

    • Powerful lighting of the job



    Spécifications

    Races

    X = min 700 mm

    Y = min 500 mm

    Z = min 500 mm

    B (inclination) +120° -40°

    C (rotation) Continue

    Journal

    Table dimensions: min 600 x 500 mm

    Capacity: max 300 kg

    Number of T-slots: minimum 7

    T-slot width : minimum 15 mm

    Standard spindle

    Speed; min 8000 rpm

    Training system: Training live online

    Maximum cut: 130 Nm

    Max nominal power: 25 kW

    Optional spindle

    Speed: min 12,000 rpm

    Training system: Training live online

    Max torque: 130 Nm

    Max rated power: 25kw

    Feed speeds (linear movements)

    Rapid feeds on the X axis: min 30 m / min

    Rapid feeds on the Y axis: min 30 m / min

    Rapid feeds on the Z axis: min 30 m / min

    Max cutting 18 m / min

    Feed rates (rotary movements)

    Rapid feeds on the B axis: max 60°/s

    Feeds fast on the C axis: max 60°/s

    Max cutting: 60°/s

    Tool changer

    Capacity Side tool changer: minimum 40 positions

    Machining dimensions

    Min machining height: 2500 mm

    Min machining width: 4000 mm

    Min machining depth: 2500 mm

    Sincères Salutations
  • le 28/02/2019
    une facture proformat sur cnc
  • OLIVIER le 14/10/2017
    Prix + description technique
