Centre d'usinage micromécanique

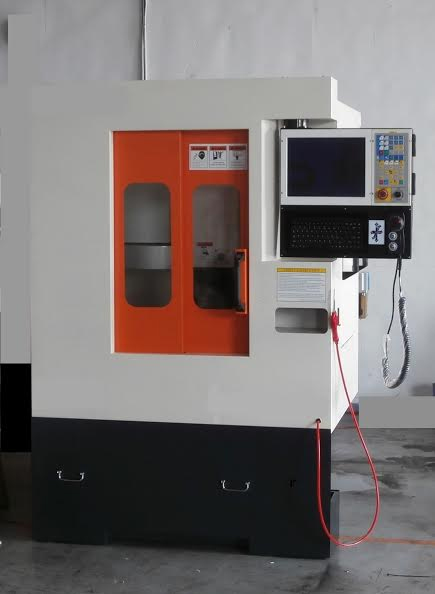

Centre d'usinage pour Micromécanique DF-90-A-CNC changeur 8 outils.

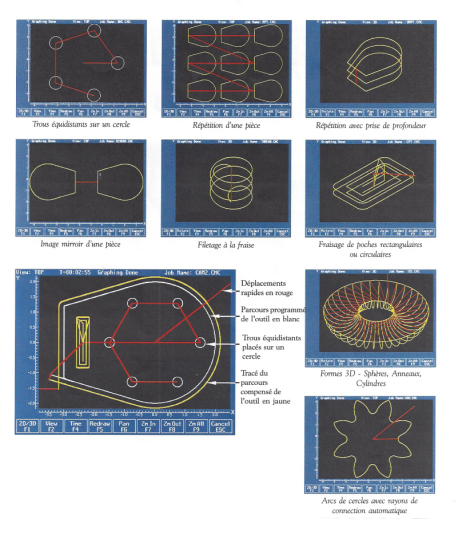

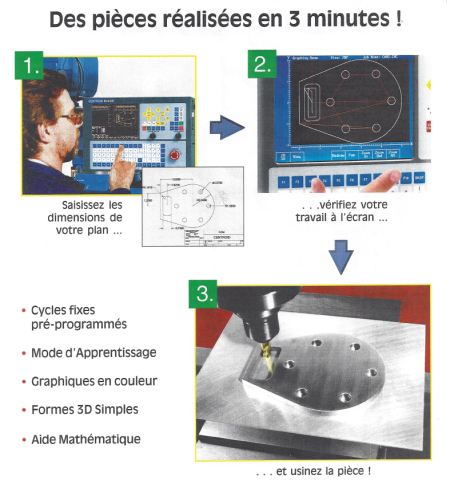

Cette machine est équipée du système CNC CENTROID 3-4 axes « conversationnel » avec une programmation très simple et directe permettant de réaliser des pièces basiques et sophistiquées avec des temps de fabrication extrêmement courts.

Son champ d'action se situe dans la réalisation 2D et 3D de prototypes, outillages, moules et électrodes ainsi que les petites et moyennes séries.

Son faible encombrement lui permet de trouver sa place facilement dans une unité de recherche et développement.

Caractéristiques :

- Table : 250 x 400 – 4 rainures en T
- Charge admissible : 60 Kgs

- Courses :
  Longitudinale X = 350
  Transversale Y = 250
  Verticale Z = 300
  Distance axe broche /glissières Z : 300mm
  Distance broche /Table : 70 – 370 mm

- Tête monobloc : avec roulement classe 7 (grande rigidité)
- Cone : BT 30
- Moteur de broche : 2.5 Kw – 220/380 Tri
- Vitesse de broche : Variable et programmable de 60 à 10000 T/mn
- Capacité de travail : Perçage diamètre 12 taraudage M8 fraisage 10 cm3/mn
- Poids de la machine : 1200 Kgs
- Graissage : Centralisé et automatique
- Changeur d’outils : Type parapluie 8 outils
  Diamètre maxi outil : 50 - Poids maxi outil : 4 Kg - Longueur maxi outil : 175
- Encombrement au sol : 1600 x 1300 x 1900 (hauteur)
- Glissière à patins précontraints sur les 3 axes
- Couleur : Rouge et blanc

Equipement de série :

- Préhension des outils pneumatique.
- Pompe d’arrosage et bac à lubrifiant amovible. Pulvérisation.
- Switch de fin de course X,Y,Z
- Carter de protection intégral avec securité.
- Bacs à copeaux amovible. Douchette.
- Eclairage halogène. Clés de service.
- Protecteurs de glissières métalliques X,Y et Z inférieure.
- Manuel d’utilisation en français.

Pour plus d'informations, veuillez consulter la fiche technique ci-dessous.
