Centre d'usinage à boite de vitesse

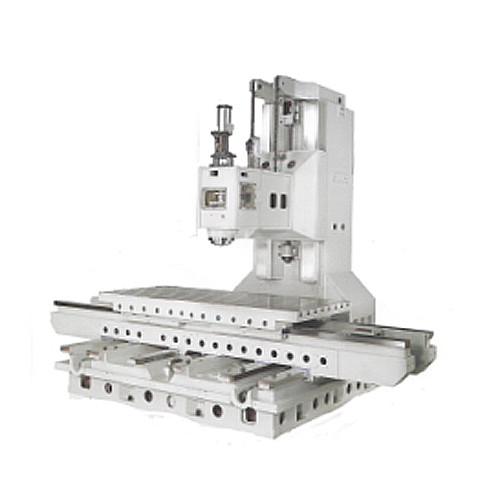

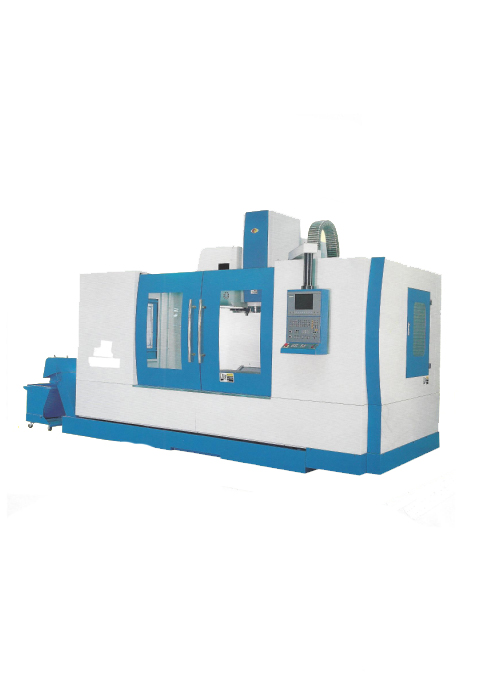

Centre d'usinage à boite de vitesses (2gammes) type MCV 168 GA.

Cette machine est recommandée pour les usinages de grand volume de copeaux des aciers durs.CNC CENTROID M 400 3 et 4 axes conversationnels FAGOR, SIEMENS.

- Table : 815 x 1700 – 5 rainures en T de 22
Charge maxi : 2100 Kgs

- Courses :
Longitudinale X = 1600
Transversale Y = 800
Verticale Z = 700

- Cône : BT 50
- Moteur de broche : 15 Kw (20 Hp)
- Vitesse de broche : 2 gammes 10/1000 et 1000/4500 t/min
- Vis à billes : diamètre 50 pas de 10
- Distance centre broche/colonne : 850
- Distance broche/table : 200/900
- Servo moteur d’avance X,Y,Z : AC 4.5/4.5/4.5
- Graissage : centralisé et automatique
- Puissance électrique absorbée : 30 KVA
- Capacité réservoir arrosage : 350 litres
- Magasin d’outils : Type « automatic Random » 32 outils
  Diamètre maxi outil = 125 .Longueur maxi outil = 300 . Poids maxi =15 Kg
- Temps de chargement d’outil : 2.5 à 3.5 (outil/outl)
- Vitesse d’avance rapide X,Y,Z : 15 M/mn
- Avance de travail : 1 à 5000 mm/ mn
- Incrément mini : 0.001
- Couleur : bleue et blanche
- Commande numérique : Centroid M 400 , FAGOR ou SIEMENS
- Poids de la machine : 17000 Kg
- Encombrement au sol : 4330 x 3300 hauteur 3400
- Equipement de série :
- Arrosage et bacs à copeaux
- Eclairage halogène
- Cartérisation intégrale avec sécurité
- Convoyeur à copeaux à vis (Option : convoyeur à chaine)
- Taraudage rigide. Mesure auto outils
- Clés de service .Vis vérins
- Manuel d’utilisation et programmation en français.
