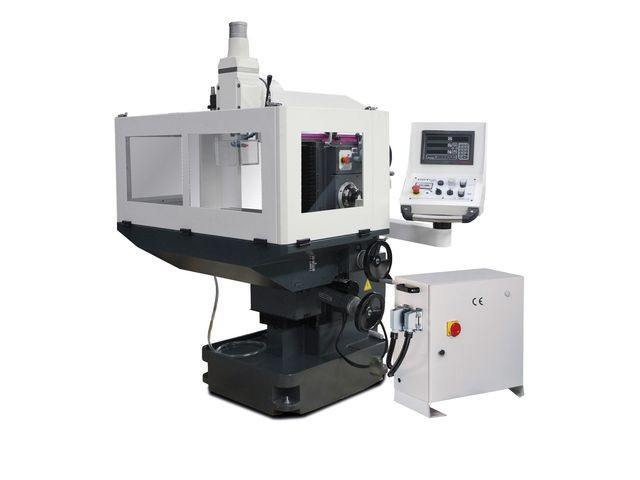

La fraiseuse universelle professionnelle est idéale pour les opérations d’usinage dans le secteur industriel.
Elle est spécialement destinée au secteur industriel.
Les axes de cette machine comportent des vis à billes garantissant une parfaite précision de déplacement.
-
Caractéristiques générales :
- Machine aux applications multiples : fraisage vertical et horizontal
- Avances automatiques sur les 3 axes X, Y et Z
- Axe X et Y avec guidage en queue d'aronde réglable
- Vis à billes sur tous les axes, aucun jeu, robuste et précis

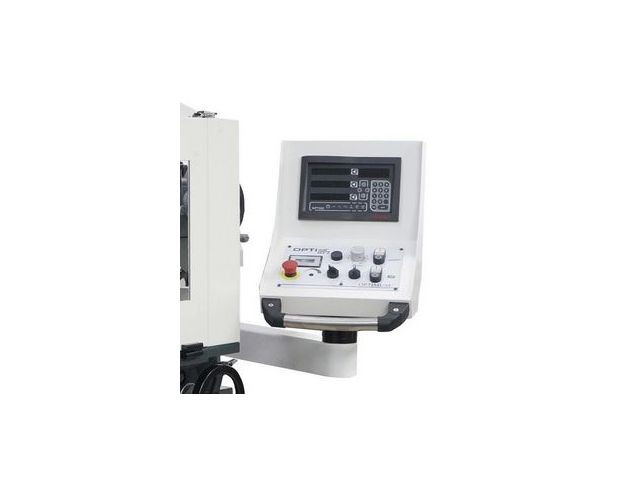

- Panneau de contrôle pivotant avec indicateur de position et de vitesse
- Toutes les glissières sont trempées et rectifiées avec un rattrapage de jeu par lardons en “V”
- Bride et adaptateur pour le fraisage horizontal
- Tables de travail horizontale et verticale
- Surfaces des tables de travail rectifiées avec précision et équipées de rainures en “T” pour un travail en position verticale ou horizontale

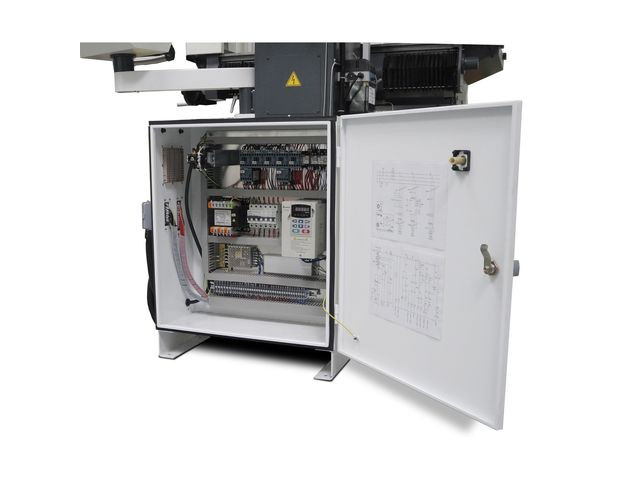

- Gestion des vitesses d'avance en continu par convertisseur
- Grande ergonomie d'utilisation pour le changement des vitesses et des avances
- Exécution robuste et compacte assurant rigidité et précision
- Système de graissage centralisé (manuellement)
- Volants de grande dimension avec vernier
- Lampe de travail
- Système complet d'arrosage
- Tachymètre digital de vitesse
- Norme DIN EN 55011 Classe C3
- Mise en service fortement recommandée : nous consulter
- Prévoir des moyens de déchargement adaptés
- Système de visualisation 3 axes DP 700
- Interface intuitive et simple
- Développé et fabriqué en Angleterre
- Protection IP67
- Garantie 5 ans sur l'afficheur et les règles
-
Caractéristiques techniques :
Modèle 1 :
- Motorisation ~50 Hz 4 kW - 400 V
- Puissance moteur 2,2 kW
- Puissance moteur d'avance 0,375 kW
- Puissance du système d'arrosage 100 W
- Capacité de perçage (acier S235JR) Ø 30 mm
- Capacité en continu (acier S235JR) Ø 26 mm
- Capacité de surfaçage (max.) Ø 100 mm
- Capacité de fraisage en bout (max.) Ø 25 mm
- Attachement de broche ISO 40 DIN 2080
- Course de broche 120 mm
- Col de cygne 100 mm
- Tirant de broche M16
- Vitesse de broche 50 - 1890 T/min.
- Nombre de vitesses 12
- Inclinaison de la tête ±90°
- Distance broche-table de fraisage horizontale : 75 à 410 mm
- Attachement de broche : ISO 40 DIN 2080
- Distance broche-table de fraisage horizontale : 70 à 400 mm
- Dimensions (L x l) 750 x 320 mm
- Rainures en “T” / Entraxe / Nb : 14 mm / 63 mm / 5
- Poids max. admissible : 385 kg
- Dimensions (L x l) 830 x 250 mm
- Rainures en “T” / Entraxe / Nb : 14 mm / 63 mm / 2
- Course axe X manuelle / automatique 400 mm / 310 mm
- Course axe Y manuelle / automatique 200 mm / 160 mm
- Course axe Z manuelle / automatique 335 mm / 295 mm
- Avance automatique 10 à 600 mm/min, par Vario
- Avance rapide 50 à 700 mm/min, par Vario
- Longueur x largeur x hauteur 1239 x 1168 x 1900 mm
- Poids net (brut) 1400 kg (1650 kg)
Modèle 2 :
- Motorisation ~50 Hz : 5,4 kW - 400 V / 3 Ph
- Puissance moteur : 3,75 kW
- Puissance moteur d'avance : 0,75 kW
- Puissance du système d'arrosage : 100 W
- Capacité de perçage (acier S235JR) : Ø 32 mm
- Capacité en continu (acier S235JR) : Ø 28 mm
- Capacité de surfaçage (max.) : Ø 100 mm
- Capacité de fraisage en bout (max.) : Ø25 mm
- Attachement de broche : ISO 40 DIN 2080
- Course de broche : 120 mm
- Col de cygne : 185 mm
- Tirant de broche : M16
- Vitesse de broche : 30 - 2250 T/min
- Nombre de vitesses : 18
- Inclinaison de la tête : ±90°
- Distance broche-table de fraisage horizontale : 40 à 440 mm
- Attachement de broche : ISO 40 DIN 2080
- Distance broche-table de fraisage horizontale : 130 à 390 mm
- Dimensions (L x l) : 900 x 500 mm
- Rainures en “T” / Entraxe / Nb : 14 mm / 63 mm / 7
- Poids max. admissible : 360 kg
- Dimensions (L x l): 1200 x 250 mm
- Rainures en “T” / Entraxe / Nb : 14 mm / 63 mm / 3
- Course axe X manuelle / automatique : 600 mm / 510 mm
- Course axe Y manuelle / automatique : 480 mm / 440 mm
- Course axe Z manuelle / automatique : 390 mm / 350 mm
- Avance automatique : 10 à 600 mm/min, par Vario
- Avance rapide : 50 à 800 mm/min, par Vario
- Longueur x largeur x hauteur : 1610 x 1825 x 1885 mm
- Poids net (brut) : 1890 kg (2100 kg)
- Douille ISO 40 - CM 3, Douille CM 3 - CM 2, Douille CM 3 - CM 1
- Mandrin porte-fraises (4 pcs ; Ø 16, 22, 27, 32 mm)
- Porte-pince avec 7 pinces, Pieds niveleurs, Clefs de service
