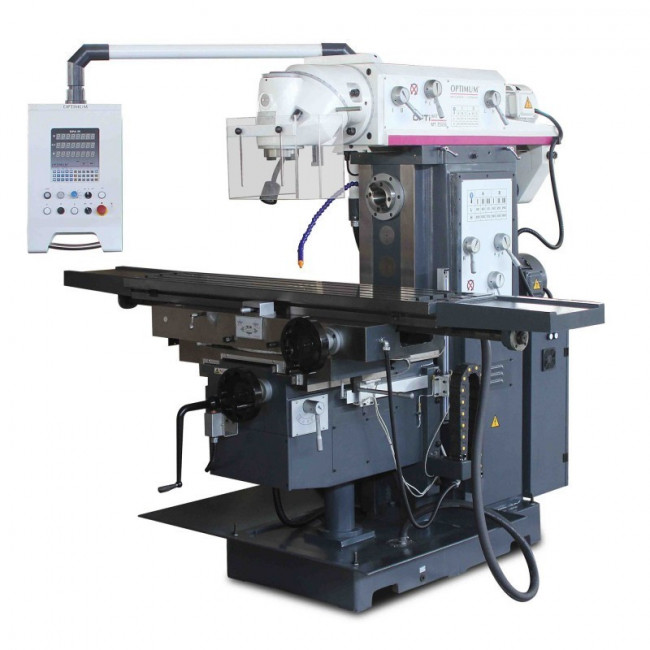

Cette fraiseuse polyvalente est idéale pour réaliser avec une grande précision un fraisage des opérations de perçage et de taraudage sur tous types de pièces mécaniques.
Elle est à la fois polyvalente et simple à manipuler.
Grâce à la puissance électrique de son moteur (12 kW) et la vitesse de sa broche (1800 T/min), cette fraiseuse arrive à réaliser des opérations d’usinage parfaites et précises.
-
Caractéristiques générales :
- Tête de fraisage type "HURON" avec 2 coudes à 45° permettant la rotation de la tête dans toutes les positions dans l'espace
- Très grande variété d’applications
- Avances automatiques sur les 3 axes X, Y et Z avec avances rapides
- Pilotage des avances par servomoteurs pour garantir une grande puissance et un couple élevé
- Exécution robuste et compacte assurant rigidité et grande précision
- Modèle lourd et compact en fonte meehanite haute qualité
- Rattrapage des jeux sur tous les mouvements par lardons en V
- Guidage des axes Y et Z par profils rectangulaires
- Lubrification centralisée (graissage des glissières)
- Volants de grandes dimensions débrayables, avec verniers
- Lampe de travail LED de série ·· Système d’arrosage de série
- Manipulation très simple des leviers pour le changement de vitesses
- Système de visualisation 3 axes, intégré dans le panneau de commande, orientable à droite ou à gauche autour de son axe.
- Règles de mesure en verre avec résolution de 5μm
- Très silencieuse grâce aux pignons rectifiés et lubrifiés par bain d’huile

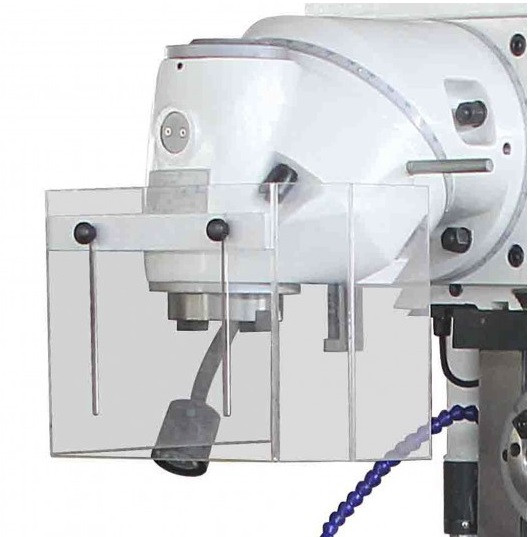

- Carter de protection de broche protégeant des copeaux ou d'éjection d'une pièce
- Norme DIN EN 55011 Classe C2
- Mise en service fortement recommandée : nous consulter
- Prévoir des moyens de déchargement adaptés
-
Caractéristiques techniques :
- Puissance système d'arrosage : 90 W
- Avance rapide : Manuelle : 1300 mm / automatique : 1220 mm (axe x)
- Avance rapide : Manuelle : 300 mm / automatique : 220 mm (axe Y)
- Avance rapide : Manuelle : 400 mm / automatique : 320 mm (axe Z)
- Motorisation : (Puissance électrique totale) 12 kW 400 V / 3 Ph
- Vitesses de broche verticale : 60 - 1750 T/min
- Attachement de broche verticale : ISO 50 (DIN 2080)
- Attachement de broche horizontale : ISO 50 (DIN 2080)
- Capacité de surfaçage max. : 160 mm
- Capacité de fraisage en bout max. : 25 mm
- Inclinaison de la tête : 360°
- Tirant : M 24
- Vitesse d'avance sur l'axe Z : Vitesse variable (servomoteur)
- Plages de vitesses : (broche verticale) 12 vitesses - 60 - 1750 T/min
- Distance broche - table : (Broche horizontale) 20 à 420 mm
- Distance broche - table : (broche verticale) 190 à 590 mm
- Vitesse de broche : (broche horizontale) 60 - 1 800 T/min
- Poids admissible sur la table (.max) : 400 kg
- Course de la table en axe Y : 300 mm (manuelle), 220 mm (automatique)
- Course de la table en axe Z : 400 mm (manuelle) / 320 mm (automatique)
- Rainures en "T" 18 mm, entraxe : 80 mm, nombre : 3
- Dimensions de la table croisée (L x l) : 1600 x 360 mm
- Vitesse d'avance sur l'axe Y : Vitesse variable (servomoteur)
- Avances Axe X : (automatique) 30 à 750 mm/min
- Avances Axe Y : (automatique) 20 à 500 mm/min
- Vitesse d'avance sur l'axe X : Vitesse variable (servomoteur)
- Avances Axe Z : (automatique) 15 à 375 mm/min
- Dimensions de la machine (L x l x h) : 2520 x 2160 x 2030 mm
- Poids net (brut) : 2800 kg (3400 kg)
