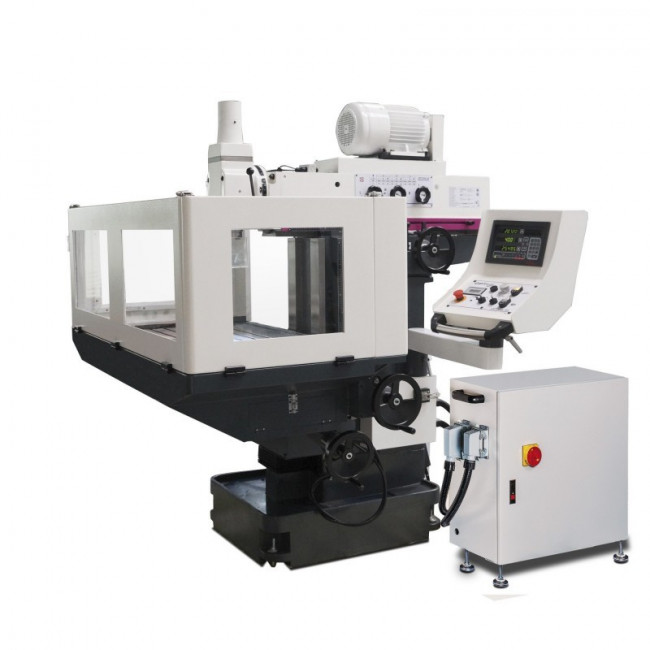

Cette fraiseuse à visualisation digitale est une machine performante pouvant assurer un fraisage vertical et horizontal sur tous types de pièces mécaniques.
Le moteur de la fraiseuse est d’une grande puissance qui peut atteindre 5.4 kW et la vitesse de la broche peut aller jusqu’à 30 - 2250 T/min.
C'est un appareil à la fois ergonomique et robuste.
-
Caractéristiques générales :
- Machine aux applications multiples : fraisage vertical et horizontal

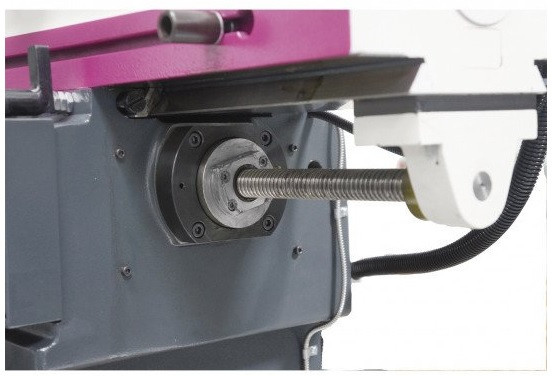

- Tous les axes sont équipés de vis à billes garantissant une parfaite précision de déplacement
- Avances automatiques sur les 3 axes X, Y et Z
- Guide d'aronde dans l'axe X et Y
- Guide plat dans l'axe Z
- Tous les axes avec vis à billes, aucun jeu, robuste et précis
- Panneau de contrôle pivotant avec indicateur de position et de vitesse
- Toutes les glissières sont trempées et rectifiées avec un rattrapage de jeu par lardons en “V”
- Bride et adaptateur pour le fraisage horizontal
- Tables de travail horizontal et vertical
- Surface de la table de travail rectifiées avec précision et équipée de rainures en “T” pour un travail en position verticale ou horizontale

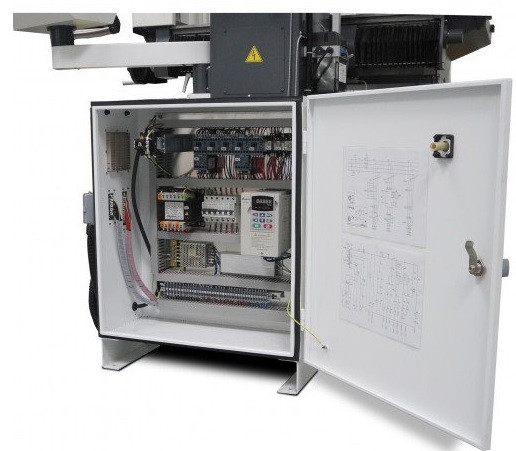

- Gestion des vitesses d'avance en continu par convertisseur
- Grande ergonomie d'utilisation pour le changement des vitesses et des avances
- Exécution robuste et compacte assurant rigidité et précision
- Système de graissage centralisé (automatiquement avec alarme de niveau)
- Volants de grande dimension avec vernier
- Lampe de travail
- Système complet d'arrosage
- Tachymètre digital de vitesse
- Produit de la marque Optimum (conception et qualité allemande)
-
Caractéristiques techniques :
- Motorisation broche verticale : 3,75 kW
- Puissance du moteur d'avances : 0,75 kW
- Puissance moteur : 5.4 kW / 400 V / 3 Ph ~ 50 Hz
- Système d'arrosage : 95 W
- Attachement de broche : ISO 40 DIN 2080
- Course de broche : 120 mm
- Col de cygne : 185 mm
- Vitesses de broche : 30 - 2250 T/min
- Tirant : M16
- Nombre de vitesses : 18
- Distance broche - table : 40 - 440 mm (broche verticale) 130 - 530 mm (broche horizontale)
- Poids admissible sur la table (.max) : 500 kg (axe Z avec vis à billes)
- Course de la table en axe X : 600 mm (manuel) / 360 mm (automatique)
- Course de la table en axe Y : 480 mm (manuel) / 160 mm(automatique)
- Course de la table en axe Z : 385mm (manuel) / 325 mm (automatique)
- Rainures en "T" / Entraxe / Nb Horizontal : 14 mm / 63 mm / 5
- Dimensions de la machine (L x l x h) : 1610 x 1825 x 1885 mm
- Poids net (brut) : 1450 kg (1650 kg)
- Douille ISO 40 - CM3 - CM2,
- Douille CM3 - CM1,
- Mandrin porte-fraises (4 pc Ø 16, 22, 27, 32 mm),
- Porte-pince avec 7 pinces,
- Pieds niveleurs,
- Clefs de service
