Régulateur commutateur de flux

Ce commutateur de débit, utilisable pour les flux de volume de contrôle. Selon les besoins, il est disponible pour différentes largeurs nominales et les plages de consigne.

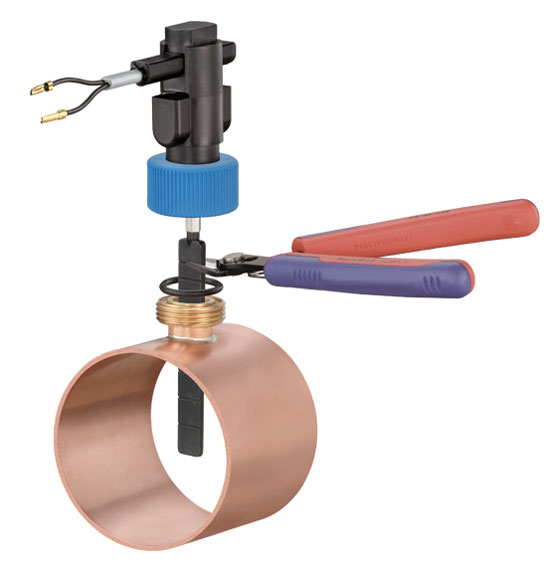

Il comprend un système de palette pour dont l'extrémité d'un aimant permanent est fixé. Au-dessus de cet aimant est un contact à lames souples, situées à l'extérieur l'écoulement de fluide. Un deuxième aimant crée la force nécessaire pour remettre l'interrupteur sur la position de non-écoulement.

Lorsque le débit est surveillé pousse contre le système de palette, la palette est escamotable. Cela modifie la position de l'aimant par rapport à la lame de contact et donc le contact active.

Dès que l'écoulement est interrompu, la palette se déplace vers sa position de départ, activant ainsi le contact à lame vibrante une fois de plus. La force nécessaire pour pousser l'aimant arrière est assurée par les deux aimants se repoussent. Utilisation de la force magnétique à la place de la lame de ressort habituel signifie que l'interrupteur est beaucoup plus stable à long terme et beaucoup moins sensible à des pics de pression.

Caractéristiques techniques :

- Fonction de commutation : contact se ferme à l'augmentation du débit / ouvre au débit diminuant
- Pression nominale : PN 10
- Plages de température : Moyenne  entre -25  et 100 ° C, faible entre -25 et 70 ° C
