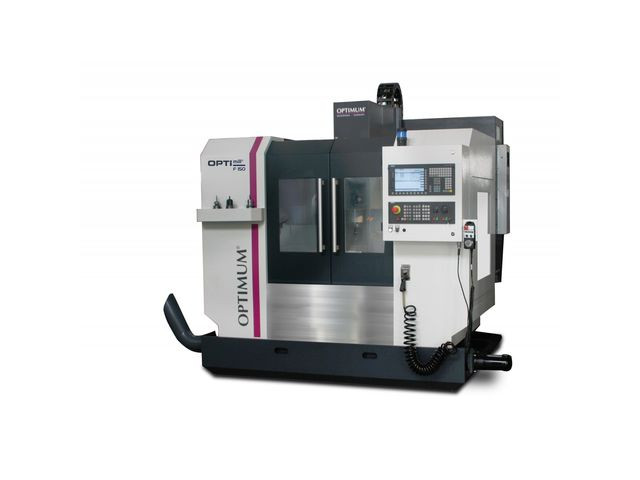

Centre d'usinage trois axes

Machine robuste, efficace et extrêmement précise

Code fiche produit :15974417


  • Alimentation : 400 V / 3 Ph ~ 50 Hz
  • Puissance totale : 31 KVA
  • Motorisation de broche (mode S1) : 9 kW

Imprimer
Les professionnels ont aussi consulté ces produits :

Prix
sur demande
Demander un devis en 30s à notre fournisseur
Techniques


Description

Le centre d'usinage trois axes fait partie des centres d'usinage recommandés pour le secteur industriel.

Robuste et performante, cette machine de fraisage incorpore un système de guidage linéaire garantissant une grande vitesse de déplacement sur tous les axes.

Elle dispose notamment de vis à billes haute performance rectifiées précontraintes sur tous les axes (diamètre 32 x P8 x C3) et des servomoteurs puissants en direct sur les 3 axes.

  • Caractéristiques générales :
- Machines robustes et performantes
- Haute productivité
- Excellente fiabilité
- Bâti machine en fonte meehanite haute qualité, aucune torsion
- Socle fortement rainuré, sans torsion
- Table croisée rectifiée avec 4 rainures en T

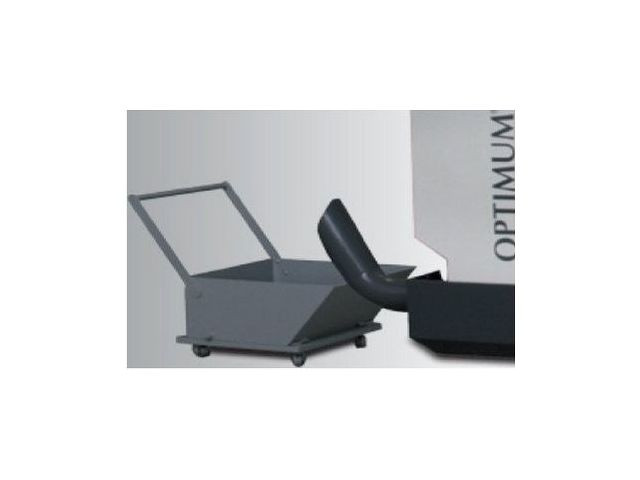

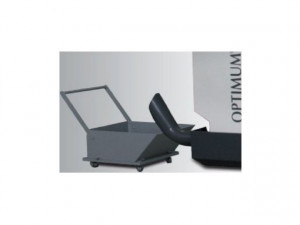

- Convoyeur de copeaux
- Lampe de travail éclairant parfaitement la zone de travail
- Connexion RJ45, raccord USB et connexion électrique (230 V)
- Système d’arrosage avec grande capacité du réservoir (210 litres)
- Échangeur de chaleur pour éviter la surchauffe des composants

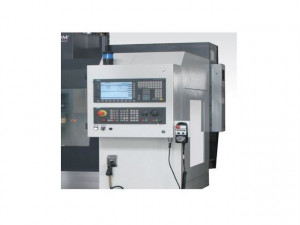

- Satellite de commande MPG (Manual Pulse Generator) déporté

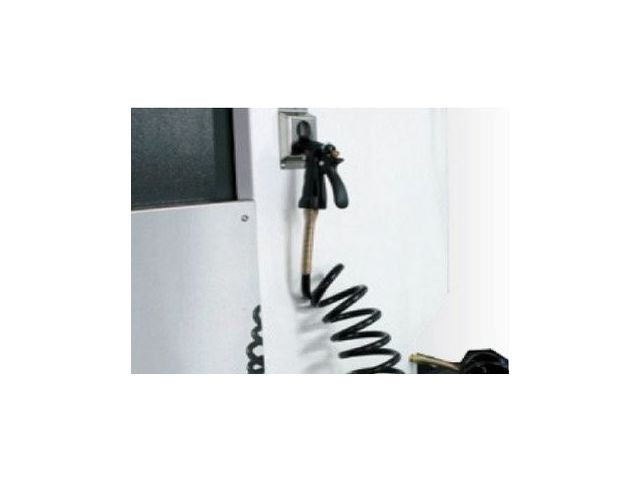

- Pistolet de nettoyage inclus
- Système de graissage automatique
- Garantie 2 ans Siemens incluse

  • Caractéristiques techniques :
- Alimentation 400 V / 3 Ph ~ 50 Hz
- Puissance totale 31 KVA
- Motorisation de broche (mode S1) 9 kW
- Couple moteur (mode S1) 57 Nm
- Motorisation (mode S6 à 30%) 21.2 kW
- Couple moteur (mode S6 à 30%) 135 Nm
- Attachement de broche SK 40 DIN 69871
- Puissance (3 pompes) 1.27 kW chacunes
- Débit 66 - 100 l/min
- Capacité de contenance du réservoir 210 litres
- Fraise à surfacer Ø 63 mm
- Arbre max. de fraise Ø 32 mm
- Précision de fraisage
- Précision de répétabilité ± 0.005 mm
- Précision de positionnement ± 0.005 mm
- Longueur de l'outil max. 300 mm
- Course axe X - guide linéaire 760 mm
- Course axe Y - guide linéaire 440 mm
- Course axe Z - guide linéaire 460 mm
- Avances rapides (axes X, Y et Z) 30 000 mm/min.
- Axe X 6 Nm
- Axe Y 6 Nm
- Axe Z 11 Nm
- Vitesses* 10 à 10 000 T/min.
- Air comprimé (nécessite une arrivée d'air) 5 - 7 bar
- Distance table - broche 102 - 562 mm
- Col de cygne 480 mm
- Dimensions (L x l) 900 x 410 mm
- Rainures en "T" / nombre / entraxe 16 mm / 4 / 102 mm
- Charge admissible max. 350 kg
- Longueur x largeur x hauteur 3000 x 1950 x 2310 m
  • Options :
- Pistolet de nettoyage
- Satellite de commande
- Échangeur de chaleur
- Chargeur d'outils
- Système de soufflage de copeaux
- Guides linéaires
