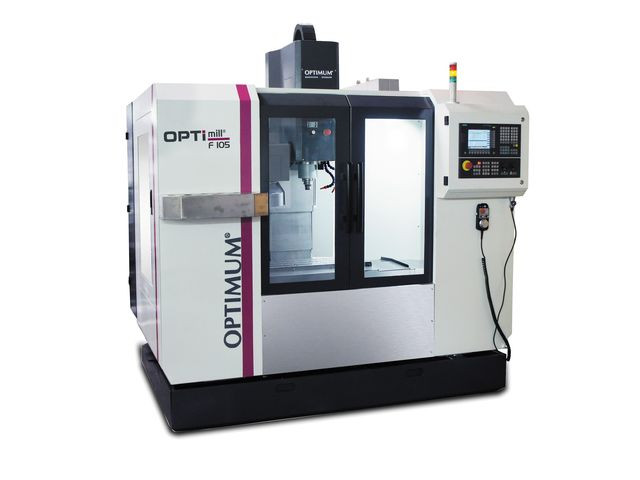

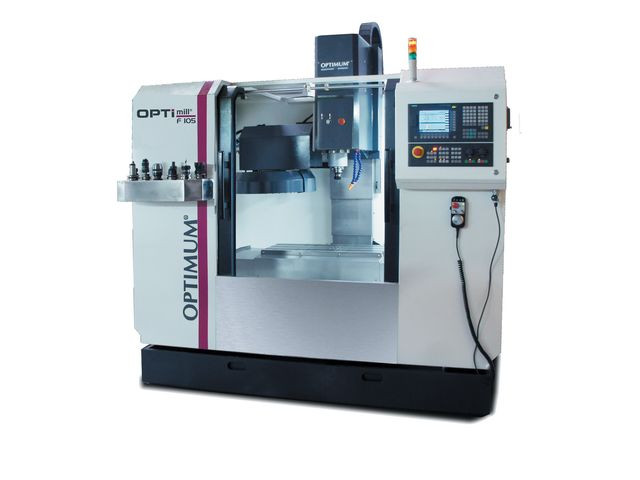

Fraiseuse à commande

Solution compacte de travail

Code fiche produit :91727721


  • Puissance totale : 15 KVA 400 V / 3 Ph ~50 Hz
  • Puissance moteur : 7.5 kW
  • Couple : 48 Nm

Imprimer
Les professionnels ont aussi consulté ces produits :

Prix
sur demande
Demander un devis en 30s à notre fournisseur
Techniques


Description

La fraiseuse à commande est une solution compacte de travaux d’usinages préconisée pour la production de petites séries.

Elle est destinée spécialement au secteur industriel.

Cette unité d’usinage est doté d’un changeur 12 outils.

  • Caractéristiques générales :
- Idéale pour la production de pièces et le prototypage
- Moteur de broche Siemens 10 000 T/min. de série
- Solution compacte de travail avec un panneau de commande Siemens Sinumerik 808 D Advanced
- Bâti solide, table croisée précise et largement dimensionnée (surface usinée avec précision)
- Guidage linéaire pour une grande vitesse de déplacement sur tous les axes
- Lubrification centralisée automatique
- Lampe intégrée permettant un éclairage parfait de la zone de travail
- Satellite de commande électronique réduisant le temps de réglage, avec arrêt d'urgence
- Commande Siemens Sinumerik 808 D Advanced
- Garantie Siemens 2 ans incluse
- Système d’arrosage intégré 120 L
- Changement d’outil automatique ou via le panneau de commande (dispositif de serrage d’outil électropneumatique)
- Larges ouvertures des portes d’accès permettant de réduire les temps de nettoyage et d’entretien
- Siemens servomoteurs en direct sur les 3 axes
Panneau de commande :
- Port Ethernet RJ45
- Écran LED couleur 8,4" avec résolution 800 x 600
- Équipè d'une maintenance à distance
- Fonction AST (Auto Servo Tuding) offre aux utilisateurs une option d'optimisation facile en cas d'exigences dynamiques et de précision plus strictes
- Codeur absolu / aucun déplacement de référencement requis
Équipement de série :
- Étagères de rangement : Permet le stockage d'outils / Possibilité de desserte pour rangement d'outils BT40 : nous consulter
- Satellite de commande : Pilotage déporté / Électronique / Réduit les temps de réglages au minimum / Bouton d'arrêt d'urgence / Bouton de validation
- Colonne lumineuse : Indique en permanence le statut de la machine
- Chargeur d'outils : Carrousel / Chargeur 12 outils / Temps de chargement d'outil : 7 secondes
- Armoire Électrique : Conception claire et aérée / Conforme aux normes en vigueur / Entraînement Siemens
- Guides Linéaires : Permettent une charge importante et garantissent une grande rigidité / Coefficient de friction très faible

  • Caractéristiques techniques :
- Alimentation : 400 V / 3 Ph ~ 50 Hz
- Puissance totale : 15 KVA
- Motorisation de broche (mode S1) : 7.5 kW
- Couple moteur (mode S1) : 48 Nm
- Motorisation (mode S6 à 30%) : 11 kW
- Couple moteur (mode S6 à 30%) : 70 Nm
- Attachement de broche BT : 40
- Puissance : 650 W
- Capacité du réservoir : 120 litres
- Fraise à surfacer Ø : 63 mm
- Arbre max. de fraise Ø : 35 mm
- Précision de répétabilité : ± 0.008 mm
- Précision de positionnement : ± 0.01 mm
- Capacité : 12 outils
- Diamètre de l'outil max. : ø 63 mm
- Longueur de l'outil max. : 300 mm
- Poids d'outil max. : 6 kg
- Temps de chargement d'outil : 7 secondes
- Course axe X - guide linéaire : 550 mm
- Course axe Y - guide linéaire : 305 mm
- Course axe Z - guide linéaire : 460 mm
- Avances rapides (axes X, Y et Z) : 10 000 mm/min.
- Axe X : 8 Nm
- Axe Y : 8 Nm
- Axe Z : 11 Nm
- Vitesses* : 10 à 10 000 T/min.
- Air comprimé (nécessite une arrivée d'air) : 7 bar
- Distance table - broche : 100 - 600 mm
- Dimensions (L x l) : 800 x 260 mm
- Rainures en "T" / nombre / entraxe : 16 mm / 5 / 50 mm
- Poids admissible max. : 150 kg
- Distance table - broche : 75 - 475 mm
- Dimensions (L x l) : 800 x 320 mm
- Rainures en "T" / nombre / entraxe : 14 mm / 3 / 100 mm
- Poids admissible max. : 300 kg
- Longueur x largeur x hauteur : 2164 x 1860 x 2200 mm
- Poids net (brut) : 2800 kg (3200 kg)
  • Options :
- Étagère de rangement
Permet le stockage d'outils
Possibilité de desserte pour rangement d'outils BT40

- Satellite de commande
Pilotage déporté
Électronique
Réduit le temps de réglage au minimum (référencement)
Bouton d'arrêt d'urgence
Bouton de validation

- Colonne lumineuse
Indique en permanence le statut de la machine

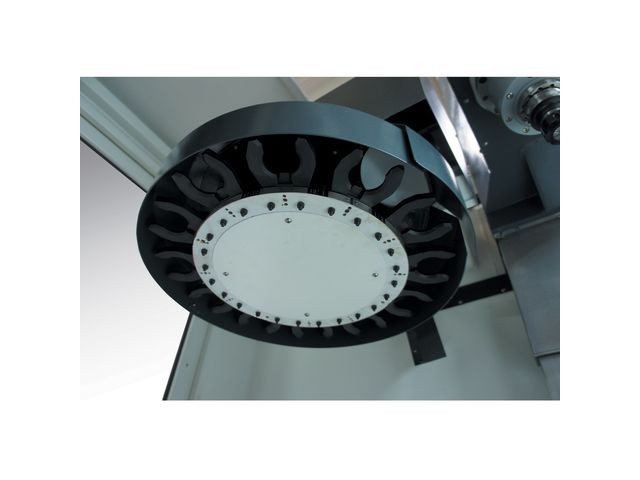

- Chargeur d'outils
Carrousel
Chargeur 12 outils
Temps de chargement d'outil : 7 secondes

- Guide linéaires
Permettant une charge importante et une grande rigidité
Coefficient de friction très faible
Grande précision et excellente compensation d'erreur

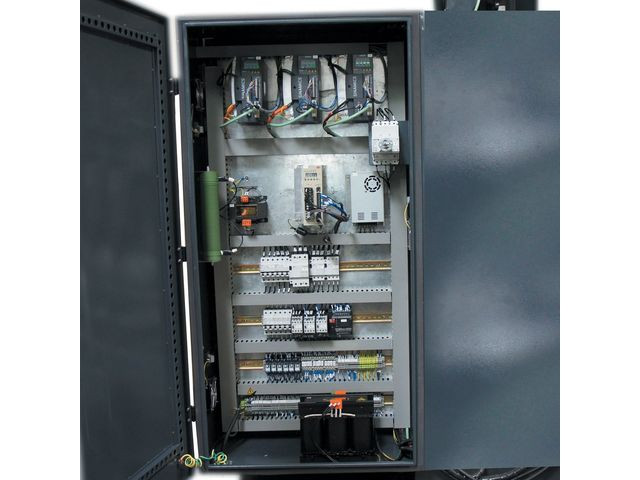

- Armoire électrique
Conception claire et aérée
Conforme aux normes en vigueur
Entraînement Siemens
