Centre de fraiseuse

Système d’arrosage intégré 70 L

Code fiche produit :93693247


  • Alimentation : 400 V / 3 Ph ~ 50 Hz
  • Puissance totale : 14 KVA
  • Motorisation de broche (mode S1) : 3.7 kW

Imprimer
Les professionnels ont aussi consulté ces produits :

Prix
sur demande
Demander un devis en 30s à notre fournisseur
Techniques


Description

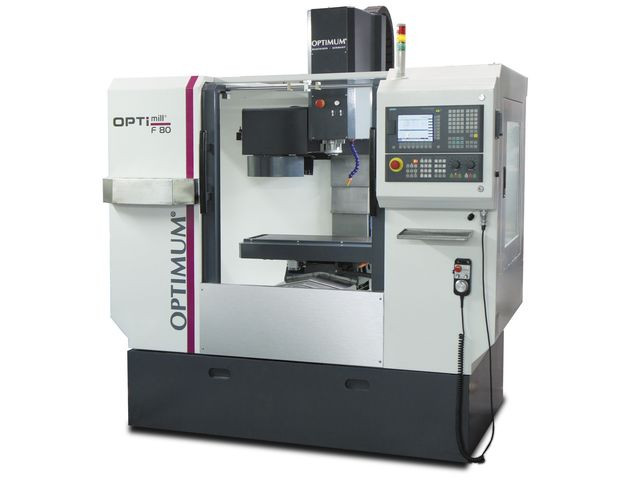

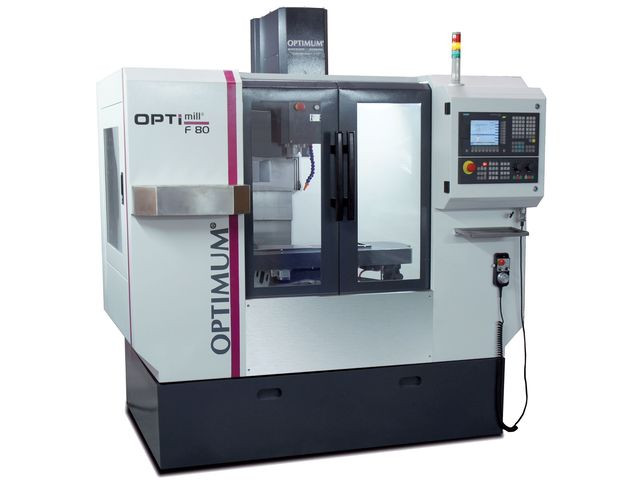

Le centre de fraiseuse est prévu pour la production de pièces et le prototypage dans le secteur industriel.

Il est constitué :
- D’un bâti solide
- D’une table croisée précise et largement dimensionnée
- D’un moteur de broche Siemens
- Des guides linéaires pour une grande vitesse de déplacement sur tous les axes garantissant une excellente qualité de fraisage

Le changement d’outil se fait automatiquement ou à travers le panneau de commande.

  • Caractéristiques générales :
- Changeur 10 outils par carrousel
- Guidage linéaire pour une grande vitesse de déplacement sur tous les axes
- Lubrification centralisée automatique
- Lampe LED intégrée permettant un éclairage parfait de la zone de travail
- Satellite de commande électronique réduisant la durée des réglages, avec arrêt d'urgence
- Commande Siemens Sinumerik 808 D Advanced
- Garantie Siemens 2 ans incluse
- Système d’arrosage intégré 70 L
- Changement d’outil automatique ou via le panneau de commande (dispositif de serrage d’outil électropneumatique)
- Larges ouvertures des portes d’accès permettant de réduire les temps de nettoyage et d’entretien
- Servomoteurs Siemens en direct sur les 3 axes
Panneau de commande :
- Port Ethernet RJ45
- Écran LED couleur 8.4" avec résolution 800 x 600
- Équipé d'une maintenance à distance
- Fonction AST (Auto Servo Tuding) offre aux utilisateurs une option d'optimisation facile en cas d'exigences dynamiques et de précision plus strictes
- Codeur absolu / aucun déplacement de référencement requis
- Codeur absolu / aucun déplacement de référencement requis
Équipement de série :
- Étagère de rangement : Permet le stockage d'outils
- Satellite de commande : Pilotage déporté / Électronique /Réduit le temps de réglage au minimum (référencement) / Bouton d'arrêt d'urgence / Bouton de validation
- Colonne lumineuse : Indique le statut de la machine

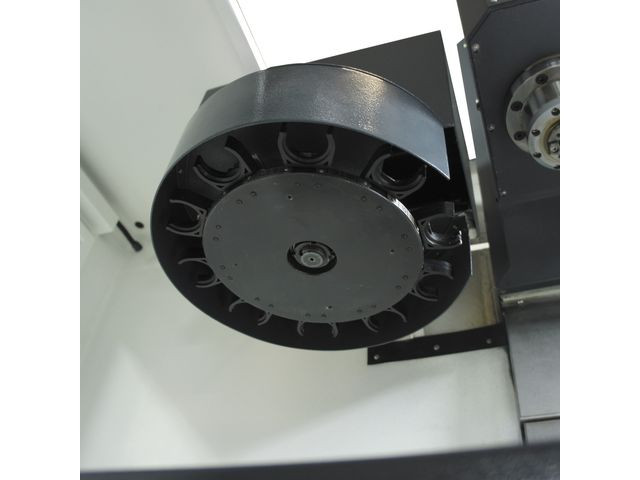

- Chargeur d'outils : Carrousel / Chargeur 10 outils / Temps de chargement d'outil : 7 secondes

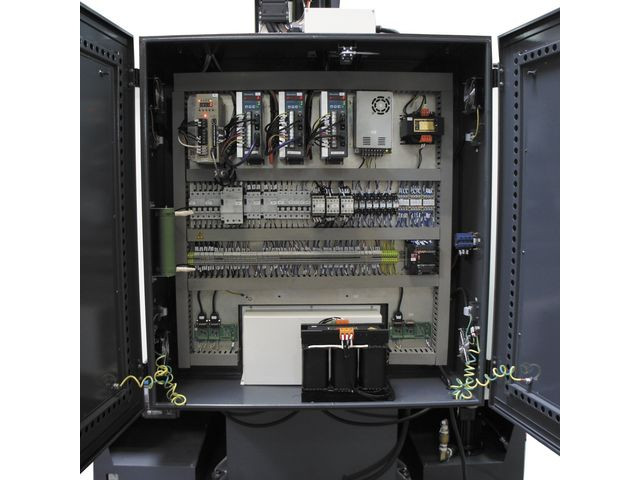

- Armoire électrique : Conception claire et aérée / Conforme aux normes en vigueur / Entraînement Siemens
- Chaîne porte-câbles : Guidage parfait des câbles lors des déplacements

  • Caractéristiques techniques :
- Alimentation : 400 V / 3 Ph ~ 50 Hz
- Puissance totale : 14 KVA
- Motorisation de broche (mode S1) : 3.7 kW
- Motorisation de broche (mode S1) : 3.7 kW
- Couple moteur (mode S1) : 24 Nm
- Motorisation (mode S6 à 30%) : 5.5 kW
- Couple moteur (mode S6 à 30%) : 35 Nm
- Attachement de broche BT : 30
- Puissance : 650 W
- Capacité du réservoir : 70 litres
- Fraise à surfacer Ø : 52 mm
- Arbre max. de fraise Ø : 25 mm
- Précision de répétabilité : ± 0.008 mm
- Précision de positionnement : ± 0.01 mm
- Capacité : 10 outils
- Diamètre de l'outil max. : ø 52 mm
- Longueur de l'outil max. : 200 mm
- Poids d'outil max. : 6 kg
- Temps de chargement d'outil : 7 secondes
- Course axe X - guide linéaire : 400 mm
- Course axe Y - guide linéaire : 225 mm
- Course axe Z - guide linéaire : 375 mm
- Avances rapides (axes X, Y et Z) : 10 000 mm/min.
- Axe X : 3.5 Nm
- Axe Y : 6 Nm
- Axe Z : 6 Nm
- Vitesses* : 50 à 10 000 T/min.
- Air comprimé (nécessite une arrivée d'air) : 7 bar
- Distance table - broche : 75 - 475 mm
- Dimensions (L x l) : 800 x 260 mm
- Rainures en "T" / nombre / entraxe : 16 mm / 5 / 50 mm
- Poids admissible max. : 150 kg
- Distance table - broche : 75 - 475 mm
- Dimensions (L x l) : 800 x 260 mm
- Rainures en "T" / nombre / entraxe : 16 mm / 5 / 50 mm
- Poids admissible max. : 150 kg
- Longueur x largeur x hauteur : 1925 x 1655 x 2070 mm
- Poids net (brut) : 1900 kg (2100 kg)
  • Options :
- Clés de service, CD Tool box Siemens,
- Câble de transfert de données pour PC
