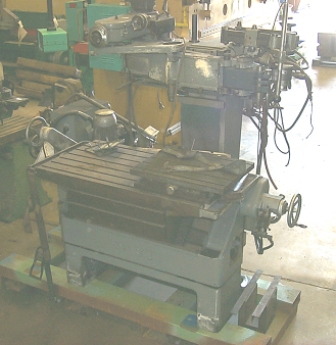

Fraiseuse DECKEL à copier avec servo commande
FU 236
Type : KF3S N° 0183
Capacité dimensionnelles : Ebauche Finition
Cercle maxi Ø570 Ø635
Rectangle maxi 550x680 620x680
Ellipse 300x1000 350x1150
Course du chariot vertical 380 mm
Porte-outils :
Distance fraise / palpeur 600 (+100) mm
Course longitudinale – transversale 300 – 180 mm
Course verticale 50 mm
Descente réglable 0.1-0.5 mm
Surfaces de bridage :
Table fixe 640 x 1200 mm
Distance maxi nez de broche / table 450 mm
Table supplémentaire 370 x 1200 mm
Table porte-modèle 400 x 400 mm
Distance maxi palpeur / table 415 mm
Course longitudinale / transversale 50 mm
Emmanchement d’outils broche 1,2 cône normalisée 40
Ø maxi de serrage 25 mm
Broche 3,4,5
Ø maxi de serrage 20 mm
Vitesse de broche
1. broche d’ébauche 80-1000 tr/min
2. broche d’ébauche rapide 500-3150 tr/min
3. broche de finition 500-10000 tr/min
4. broche de finition rapide 3200-20000 tr/min
5. broche inclinée 500-10000 tr/min
Avances rapides ( chariot vertical) 450 mm/min
Avances rapide ( descente) 450 et225 mm/min
Moteurs :
Broche 1.5 kW
Chariot vertical 0.6 kW
Pompe hydraulique 0.1 kW
Poids approximatif 2600 kg
