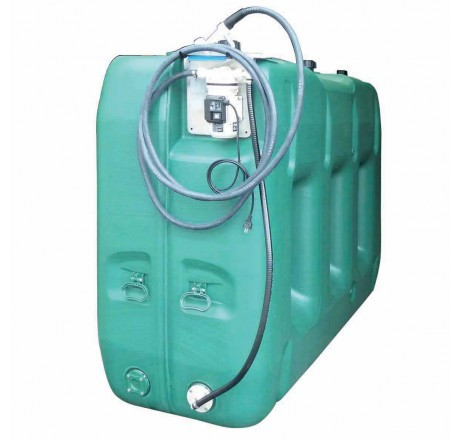

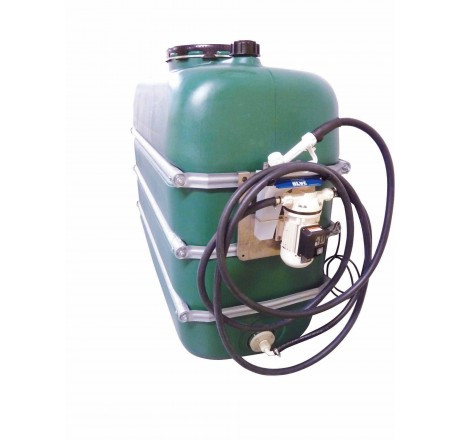

Station de ravitaillement AdBlue

Cette station de stockage est conçue pour le stockage et la distribution d'AdBlue allant de 1100 à 5000 L (selon modèle).

Elle est équipée d'une pompe électrique 230 V, débit 32 L/min avec un pistolet simple en inox et polypropylène.



• Caractéristiques techniques :

Cuve en PEHD simple paroi résistant aux UV
- Bandages de renfort pour les versions 1 100, 1 500, 2 000 et 5 000 litres
- Jauge à cadran mécanique jusqu’à 3 000 litres, jauge à cadran pneumatique pour la
Version 5 000 litres
- Soupape de surpression et ventilation
- Grand dôme d’inspection et bouchon complet avec obturateur taraudé 2", sauf pour la 5 000 litres

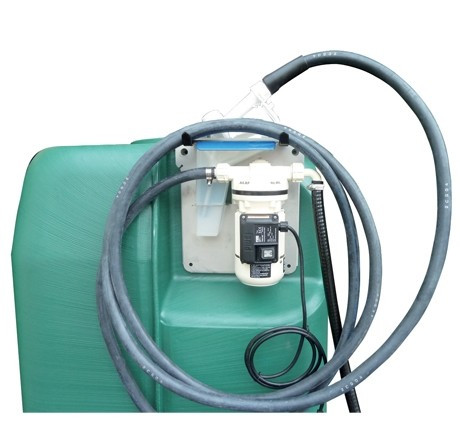

- Platine support pompe acier inox
Pompe électrique 230 V
- Débit 32 l/min
- Pistolet simple en inox et polypropylène avec 6 m de flexible de distribution DN 19 en EPDM
- Support flexible en acier inox
- Fourreau support pistolet en PE avec collecteur gouttes



1 - Cuve 1 500 L
2 - Cuve 3 000 litres
3 - Dôme d’inspection
4 - Bouchon complet avec obturateur taraudé 2’’
5 - Bandage de renfort
6 - Sortie avec 4 inserts M10 moulés, visserie inox, bride borgne d’obturation en PE, joint Santoprène
7 - Poignée
8 - Platine acier inox
9 - Fourreau support pistolet en PE avec protection anti-gouttes
10 - Support flexible
11 - Pompe à membrane 230 V , en polypropylène, acier inox, EPDM, résine acétique, joints Viton et HNBR,…
12 - 6 m de flexible de distribution DN 19
13 - Flexible de liaison
14 - Pistolet manuel en inox et polypropylène, diamètre extérieur du bec 19 mm, poids 0,2 kg
15 - Interrupteur Marche/Arrêt
16 - Jauge de niveau à cadran
17 - Event/soupape de surpression



• Modèles disponibles :

1100 L :
- Trou d’homme Ø 400 mm
- Dimensions (L x l x H) 145 x 72 x 134 cm
- Poids : 53 Kg

1500 L :
- Trou d’homme Ø 400 mm
- Dimensions (L x l x H) 152 x 72 x 161 cm
- Poids : 80 Kg

2000 L :
- Trou d’homme Ø 400 mm
- Dimensions (L x l x H) 203 x 72 x 165 cm
- Poids : 130 Kg

3000 L :
- Trou d’homme Ø 500 x 400 mm
- Dimensions (L x l x H) 263 x 88 x 165 cm
- Poids : 130 Kg

5000 L :
- Trou d’homme Ø 140 mm
- Dimensions (L x l x H) 266 x 135 x 220 cm
- Poids : 270 Kg



• Options :

Kit remplissage pour adBlue® raccord ««pompier»» 2’’ monté sur coude à 90° et limiteur de remplissage électronique :+

Kit remplissage pour adBlue® raccord «todo» 2’’ monté sur coude à 90° et limiteur de remplissage électronique :
