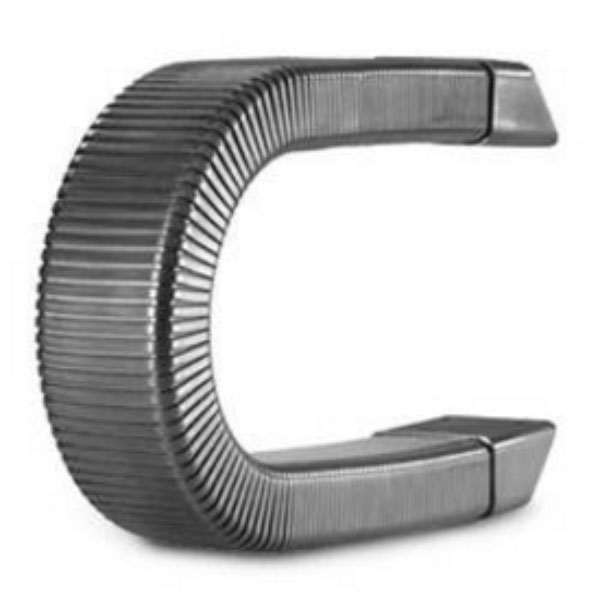

Gaines porte-câbles flexibles

Cette gaine flexible convient pour la protection de câbles d’alimentation de machines-outils.

C’est une gaine autoportante d’une bonne résistance :

- aux graisses,
- aux liquides.

Réalisée à partir de feuillard en acier zingué, cette gaine est disponible en 3 paliers de qualité :

- Qualité N Avec bande feuillard (20 M/mn)
- Qualité G Avec bande feuillard et collage spécial de 20-50 m/min
- Qualité K Avec bande plastique et collage spécial pour 50 m/min

Avantage :

- Munie d'un joint caoutchouc assurant l'étanchéité à l'aspersion et avec 2 lames ressorts fixées sur ses flancs inférieurs les plus larges mettant ainsi la gaine en pré-tension et lui assurant une tenue parfaite lors de ses mouvements.

Caractéristiques :

- La longueur la plus courte du tuyau métallique se calcule lorsque le raccord fixe s’effectue au milieu de la course.
- Lorsque de la définition, il faut prévoir un jeu de 10% par câble.
- Matière: acier zingué galvanisé.
- Le rayon de courbure doit être égal 8 à 10 fois le diamètre extérieur des câbles. Cependant, l’élément décisif est le rayon de courbure minimum donné par le fournisseur de câble ou tuyau.
- Les embouts de fixation sont soudés aux extrémités de la gaine.
- La liaison électrique conductrice prescrite se trouve entre les embouts et le tuyau métallique. Les câbles sont guidés dans la gaine et fixés au point fixe ainsi qu’au raccord mobile.
- Le modèle Tandem (deux ou trois tuyaux métalliques sur une bande en acier) convient tout particulièrement lorsque différents câbles et tuyaux doivent passer dans des cloisons séparées.
- Il est préférable de guider la gaine dans une goulotte ou sur de cornières d’appui d’environ la moitié de la course afin d’augmenter la durée de vie.
