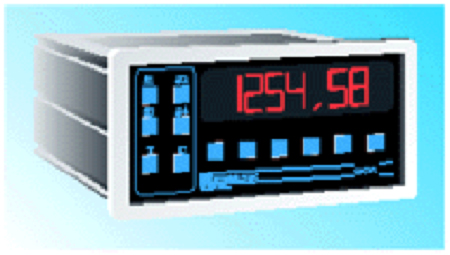

Convertisseur de code CDC 9

Convertissseur de code CDC 9

Code fiche produit :11244483


Convertisseur de code CDC 9Le convertisseur de code reçoit une mesure : soit parallèle (binaire naturel, Gray, B.C.D.), soit via une liaison série RS 232/V24Il restitue : Un code (Gray, B.C.D. ou binaire naturel). 4 seuils programmables. Un affichage. 2 sorti...

[En savoir plus]

Imprimer
Les professionnels ont aussi consulté ces produits :

Techniques


Description

Convertisseur de code CDC 9

Le convertisseur de code reçoit une mesure :
soit parallèle (binaire naturel, Gray, B.C.D.),
soit via une liaison série RS 232/V24

Il restitue :
Un code (Gray, B.C.D. ou binaire naturel).
4 seuils programmables.
Un affichage.
2 sorties analogiques.
Selon la version, il fournira la grandeur d'entrée ou cette grandeur linéarisée en fonction d'une loi introduite par l'utilisateur Q = f(h) ; Q = f (ouverture), etc ...

Applications

Récepteur permettant la modernisation des télémesures NEYRPIC / NEYRTEC.
Il permet de décharger les automates de conduites de certains calculs de débit.
Calcul du débit correspondant à l'ouverture d'une vanne à lame déversante.
Afficheur de tableau à entrée codée Gray ou binaire naturel.
Détection d'alarmes sur la grandeur mesurée.

Fonctions

Entrées parallèles
Le code parallèle d'entrées provient d'un codeur mécanique, d'un autre convertisseur de code ou d'un limnimètre.
Entrées série
Le convertisseur de code reçoit périodiquement un message contenant entre autre la mesure.
Le code série peut venir d'un LPN 8, d'un LPN 7 ou d'un CAE 7 ou de tout autre appareil correctement programmé.

Affichage en face avant
Le convertisseur de code comporte un afficheur intégré à 6 chiffres de 20 mm (diodes électroluminescentes rouges).
L'affichage permet de prendre en compte un décalage d'origine (talon), correspondant par exemple à la cote NG du lieu.

Sorties analogiques
Les sorties analogiques paramétrables peuvent fonctionner selon 4 modes :


Une seule sortie analogique est utilisée.
Les deux sorties sont utilisées,
version "niveau" : m et cm,
version "linéarisée" : grandeur calculée et grandeur d'origine.
Les 2 sorties indépendantes l'une de l'autre.
Les 2 sorties type MODULO (effet loupe).
Seuils paramétrables
Les 4 seuils délivrent un contact sur relais (1RT) lors d'un dépassement de la valeur préfixée.

Sorties codées programmables
Quel que soit le code d'entrée, l'utilisateur choisit l'un ou l'autre des 3 codes (binaire naturel, Gray, B.C.D.) qui sont restitués sur des sorties relais (1RT).





 Spécifications techniques

--------------------------------------------------------------------------------

Entrées parallèles

16 bits
15 bits + bit de validité
14 bits + bit de signe
+ bit de validité
13 bits + bit de signe
+ bit de validité
Code binaire naturel ;
Gray ou B.C.D.

--------------------------------------------------------------------------------

Entrée série

V24 à 300, 1200, 4800, 9600 bauds
Protocole Hydrologic

--------------------------------------------------------------------------------

Affichage

LED à 6 chiffres rouges
20 mm de haut.

--------------------------------------------------------------------------------

Virgule

Fixe paramétrable

--------------------------------------------------------------------------------

Talon

Paramétrable

--------------------------------------------------------------------------------

Sorties analogiques

0 - 20 mA
4 - 20 mA
0 - 10 mA
0 - 5 mA
0 - 10 volts
Résistance de charge : 500 Ohms maxi.
Paramétrables en m ou m et cm

--------------------------------------------------------------------------------

Seuils

4 seuils haut paramétrables sur relais 1RT
(30VA - 50V maxi.)

--------------------------------------------------------------------------------

Sorties relais

(30VA - 48V maxi.)
16 bits
15 bits
+ bit de validité
14 bits
+ bit de signe
+ bit de validité
13 bits
+ bit de signe
+ bit de validité
Code binaire naturel,
Gray ou B.C.D.

--------------------------------------------------------------------------------

Alimentation

220 V AC
12 V CC (9 à 18 V)
24 V CC (18 à 36 V)
48 V CC (36 à 72 V)

--------------------------------------------------------------------------------

Consommation

10 VA environ

--------------------------------------------------------------------------------

Dimension

Format DIN 43 700 (192 x 96)
profondeur 170 mm

--------------------------------------------------------------------------------

Découpe

92 x 186 mm
