Débitmètre à mémoire DPN 7/1

Débitmètre à mémoire

Code fiche produit :3590086


Débitmètre à mémoire DPN 7/1 mesure le débit et le surveille par rapport à des seuils, intègre le volume et peut commander un préleveur d'échantillions liquides. DPN 7/1 est adaptable à tous les canaux...

[En savoir plus]

Imprimer
Les professionnels ont aussi consulté ces produits :

Prix
sur demande
Demander un devis en 30s à notre fournisseur
Techniques


Description

Débitmètre à mémoire

DPN 7/1 mesure le débit et le surveille par rapport à des seuils, intègre le volume et peut commander un préleveur d'échantillions liquides.

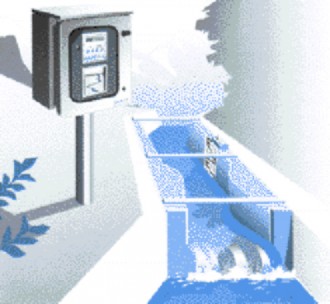

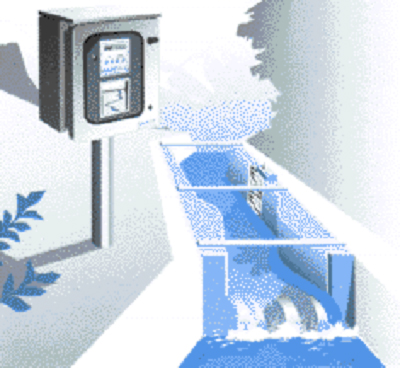

DPN 7/1 est adaptable à tous les canaux ouverts ou conduites non pleines, équipées d'un déversoir ou d'un organe à contraction, normalisé ou non.
DPN 7/1 réalise, à partir d'une mesure de pression par liaison pneumatique "Bulle à Bulle", la conversion hauteur-débit selon la loi caractéristique de l'organe à contraction ou du déversoir et restitue les informations sous forme numérique série.

DPN 7/1 est un capteur intelligent qui offre des avantages décisifs :
Crédibilité des mesures par auto-diagnostic
Précision améliorée des mesures
Interactivité par dialogue local et transmission à distance
Facilité de mise en oeuvre de la liaison pneumatique "Bulle à Bulle".

Fonctionnement

Grâce à son générateur compact d'air comprimé, DPN 7/1 réalise la mesure du niveau par l'intermédiaire de celle de la pression d'injection d'un faible débit d'air au pied de la colonne d'eau (Bulle à Bulle).
Cette pression est appliquée à un capteur à membrane Silicium qui délivre un signal proportionnel à la hauteur d'eau en amont du déversoir ou de la contraction.

Afin d'améliorer la précision et de crédibiliser les résultats, DPN 7/1 tient compte des grandeurs d'influence :

Température du capteur de pression.
Tension d'alimentation.
Pression dans la réserve d'air.
Tension de référence.
Ces signaux sont numérisés puis exploités par un micro-contrôleur qui assure les fonctions suivantes:

Acquisition des mesures numérisées.

Traitement numérique des mesures :

· filtrage,

· compensation des dérives en température,

· compensation des décalages et non-linéarités,

· mise à l'échelle.
Calcul du débit par la loi de conversion Q(H) propre au déversoir ou à l'organe déprimogène et intégration du volume.
Génération d'un signal analogique proportionnel au débit.
Surveillance du débit par rapport à des seuils et commande d'un préleveur d'échantillons.
Commande du compresseur pour assurer un débit d'air constant.
Surveillance de l'état normal de fonctionnement interne (température, tension, pression) et émission d'une alarme en cas d'anomalie.
Gestion de l'affichage et du clavier pour le dialogue opérateur local.
Gestion de l'interface de communication numérique série V 24 / RS 232 C.
Commande de la purge automatique du circuit pneumatique.
En option, DPN 7/1 peut assurer la régulation d'un débit par commande d'une vanne ou de tout autre organe, selon un algorithme du type proportionnel.

DPN 7/1 est présenté en boîtier compact au format DIN 144 mm



Spécifications techniques

--------------------------------------------------------------------------------

Étendue de mesure
Niveau  0,75 m ou 2 mm
Débit  selon le déversoir

--------------------------------------------------------------------------------

Résolution 10 000 points

--------------------------------------------------------------------------------

Erreur globale à 20°C
Niveau  (valeur num.)
(sortie anal.)
 ±0,1% PE du capteur
±0,2% PE du capteur
Débit  selon le déversoir

--------------------------------------------------------------------------------

Dérive en température ±0,2% PE du capteur
Entre -20°C et +60°

--------------------------------------------------------------------------------

Cadence de mesure 4 mesures/sec. max

--------------------------------------------------------------------------------

Sortie analogique (non isolée)
Courant  4-20 mA (R < 500 )
Tension  0-10 V (R > 100 k )

--------------------------------------------------------------------------------

Gamme de température -20°C à +60°C

--------------------------------------------------------------------------------

Humidité relative 80% sans condensation

--------------------------------------------------------------------------------

Dialogue opérateur
Affichage  16 caractères Alpha
Clavier  4 touches

--------------------------------------------------------------------------------

Interface série V 24 / RS 232

--------------------------------------------------------------------------------

Relais de sortie 0,2 A / 220 V VA (contact libre)

--------------------------------------------------------------------------------

Alimentation 24 V. AC/DC (19,2 V à 28,8 V)

--------------------------------------------------------------------------------

Consommation 20 mA moyen
350 mA en pointe

--------------------------------------------------------------------------------

Boîtier DIN 144 à encastrer
Dimensions  144 x 144 x 165 mm
Masse  2,5Kg
Degré de protection  IP 545

--------------------------------------------------------------------------------

Logiciel de communication
Minitel  En option
Protocoles divers  Sur demande
Boucle de courant  Standard HYDROLOGIC

--------------------------------------------------------------------------------

Logiciel de commande PID ou PR

--------------------------------------------------------------------------------

Purge de la prise de pression Automatique

--------------------------------------------------------------------------------


Utilisation

Raccordement de la prise de pression :
Par tube plastique 4/6 mm, de longueur < 100 m, installé sans point bas.
Source d'alimentation :

24 V. DC/AC en direct.
220 VAC par l'intermédiaire d'un transformateur monté en coffret CEE 8/1 ou CEE 8/2.
Sortie analogique :

Sur enregistreur potentiométrique en coffret CEE 8/2.
Vers automate ou centrale de mesures.
Enregistrement des mesures :

enregistreur analogique potentiométrique.
enregistreur graphique numérique EGN 8 par interface V 24 monté en coffret CEE 8/2.
Sortie parallèle 16 bits :

Par interface ISP 8/1 sur liaison série V 24 locale ou ISP 8/2 par l'intermédiaire d'un modem boucle de courant ligne privée ( < 10 km).
Liaison numérique série :

Modem boucle de courant pour ligne privée à faible distance ( < 10 km) avec protocole HYDROLOGIC.
Modem agréé PTT pour ligne commutée ou louée (protocole MINITEL en option, ou autres sur demande).
