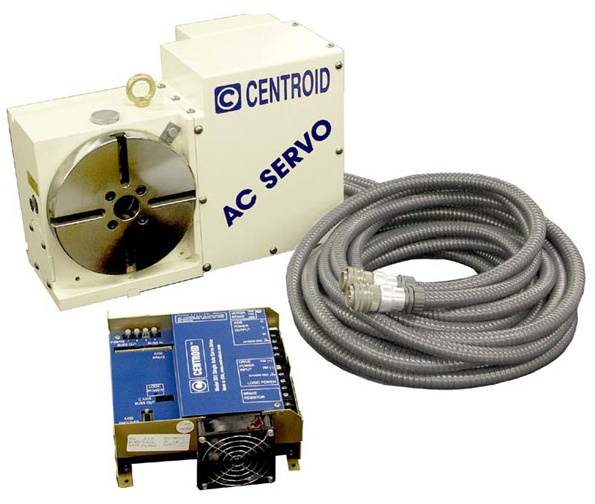

Diviseur numérique diamètre 200

Permet d’effectuer des divisions angulaires en offrant ainsi plusieurs possibilité de travail, ce diviseur numérique diamètre 200 est connus pour sa hauteur réduite, sa rigidité et sa précision maximum.



Caractéristiques générales :

- Alésage traversant diamètre 35 mm.
- Motorisation courant continu ou «brushless».

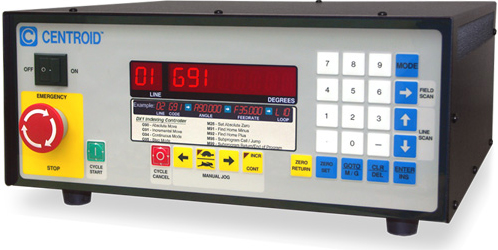

- Commande par boîtier autonome et fonction M ou directement par commande de la machine (toutes marques).
- Frein pneumatique. Stock important.
- Très bon rapport qualité prix.



Caractéristiques techniques :

- Servo moteur avec encodeur
a) DC d'un couple continu de 2 N/M
b) AC puissance 0,75 KW
- Alésage traversant diamètre 35 mm.
- Frein puissant et automatique (blocage et déblocage auto).
- Broche montée sur roulements coniques classe A.
- Roue et vis sans fin montées avec roulements à contact oblique de précision.
- Vis sans fin en Acier trempé et rectifié.
- Roue en bronze manganèse H.R.
- Système de réglage facile des jeux de la roue et de la vis sans fin.
- Etanchéité, des différents organes mécaniques et électriques, par des joints en élastomère haute performance résistants aux fluides et liquides de coupe.
- Câbles de raccordements électriques et électroniques protégés par une gaine spéciale, raccordement par connecteurs AM PHENOL « waterproof » .
- Vitesse de rotation maximum: 33 ( AC) 22( DC ) t/mn
- Couple de freinage de la broche: 25 KG/M.
- Couple d'entraînement de la broche : 23 KG/M.
- Répétabilité : +/-3 secondes.
- Hauteur de pointe: 165
- Résolution : 0,001 degrés.
- Signal de contrôle de blocage.
- Poids total de l'ensemble avec plateau diamètre 200: 84 kgs.
- Charge admissible (horizontale/verticale) : 120/60 kgs.
- Dimensions: 165 x 465 H : 295 mm.
