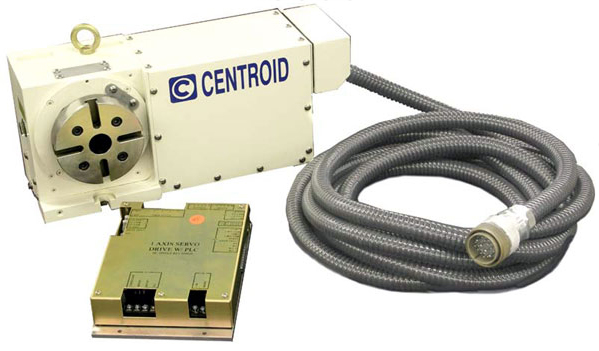

Diviseur numérique diamètre 120

Ce diviseur numérique diamètre 120 est conçu pour les opérations légères à moyennes de fixation des composants électriques de positionnement lors d'un assemblage.



Caractéristiques générales :

- Alésage traversant diamètre 30 mm
- Motorisation courant continu ou «brushless »

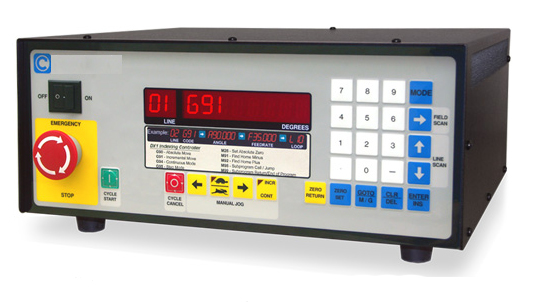

- Commande par boîtier autonome et fonction M ou directement par commande de la machine (toutes marques).
- Frein pneumatique. Stock important.
- Très bon rapport qualité prix.



Caractéristiques techniques :

- Servo moteur avec encodeur
  a) DC d'un couple continu de 1 N/M
  b) AC puissance 0,5 KW
- Alésage traversant diamètre 30 mm.
- Frein puissant et automatique (blocage et déblocage auto).
- Broche montée sur roulements coniques classe A.
- Roue et vis sans fin montées avec roulements à contact oblique de précision.
- Vis sans fin en Acier trempé et rectifié.
- Roue en bronze manganèse H.R.
- Système de réglage facile des jeux de la roue et de la vis sans fin.
- Etanchéité, des différents organes mécaniques et électriques, par des joints en élastomère haute performance résistants aux fluides et liquides de coupe.
- Câbles de raccordements électriques et électroniques protégés par une gaine spéciale, raccordement par connecteurs AM PHENOL « waterproof » .
- Vitesse de rotation maximum: 33 ( AC) 22( DC ) t/mn
- Couple de freinage de la broche: 25 KG/M.
- Couple d'entraînement de la broche : 23 KG/M.
- Répétabilité : +/-3 secondes.

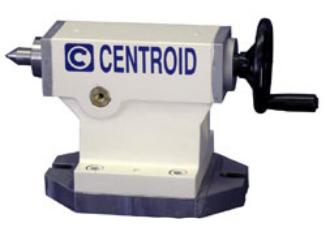

- Hauteur de pointe: 165
- Résolution : 0,001 degrés.
- Signal de contrôle de blocage.
- Poids total de l'ensemble avec plateau diamètre 120: 29 kgs.
- Charge admissible (horizontale/verticale) : 80/40 kgs.
- Dimensions: 150 x 400 H : 195 mm.
