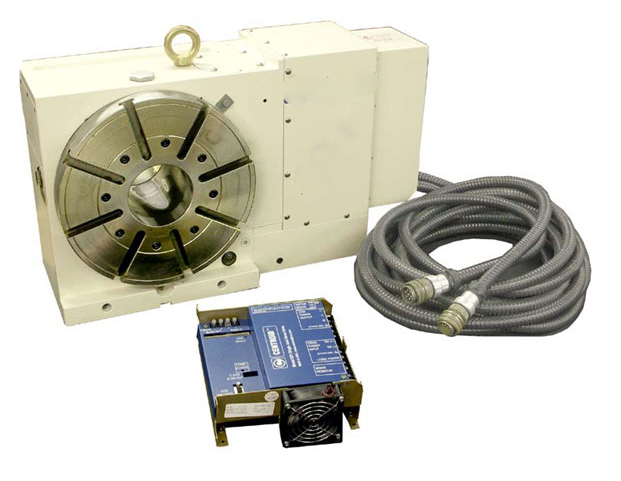

Diviseur numérique diamètre 320

Ce diviseur numérique diamètre 320 permet de fournir les forces de fixage particulièrement puissantes nécessaires pour pivoter des objets sur un axe pour différentes applications d'automatisation, tout en permettant de faire lancer et arrêter un objet à des intervalles angulaires précis.



Caractéristiques générales :


- Alésage traversant diamètre 110 mm
- Motorisation «brushless »1KW

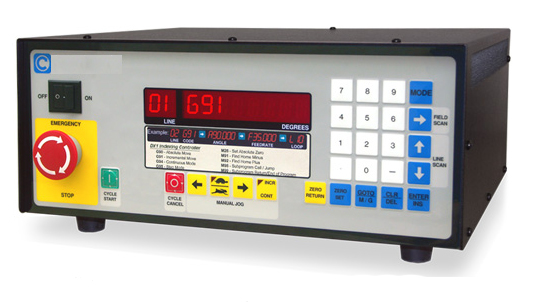

- Commande par boîtier autonome et fonction M ou directement par commande de la machine (toutes marques).
- Frein pneumatique. Stock important.
- Très bon rapport qualité prix.



Caractéristiques techniques :


- Servo moteur AC de 1 KW (avec encodeur).
- Alésage traversant diamètre 110 mm.
- Frein puissant et automatique (blocage et déblocage auto).
- Broche montée sur roulements coniques classe A.
- Roue et vis sans fin montées avec roulements à contact oblique de précision.
- Vis sans fin en Acier trempé et rectifié.
- Roue en bronze manganèse H.R.
- Système de réglage facile des jeux de la roue et de la vis sans fin.
- Etanchéité, des différents organes mécaniques et électriques, par des joints en élastomère haute performance résistants aux fluides et liquides de coupe.
- Câbles de raccordements électriques et électroniques protégés par une gaine spéciale, raccordement par connecteurs AM PHENOL « waterproof » .
- Vitesse de rotation maximum: 16 t/mn.
- Couple de freinage de la broche: 25 KG/M.
- Couple d'entraînement de la broche : 30 KG/M.
- Répétabilité : +/-3 secondes.

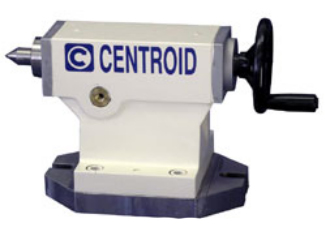

- Hauteur de pointe: 240
- Résolution : 0,001 degrés.
- Signal de contrôle de blocage.
- Poids total de l'ensemble avec plateau diamètre 320: 210 kg.
- Charge admissible (horizontale/verticale) : 200/90 kg.
- Dimensions : 240 x 645 x H : 380 mm.
