Diviseur positionneur rapide horizontal et vertical

Diamètre (mm) : 150 - 200

Code fiche produit :9617842


  • Diamètre:150 - 200 mm
  • 2, 4, 6, 8 et 12 divisions
  • 24 encoches rectifiées

Documentation
Imprimer
Les professionnels ont aussi consulté ces produits :

Prix
sur demande
Demander un devis en 30s à notre fournisseur
Techniques


Description

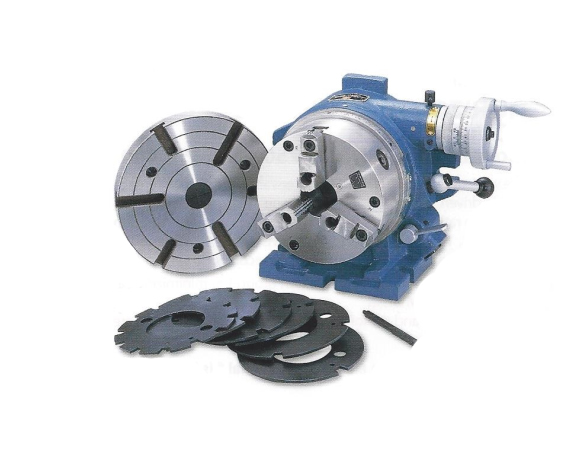

Ce diviseur positionneur rapide horizontal et vertical est idéal pour le positionnement rapide des pièces suivant un angle et axe vertical et horizontal bien précis.

Il est équipé d'un mandrin à 3 mors monoblocs concentriques.

Diviseur et positionneur rapide horizontal et vertical diamètre 150 et 200 mm TYPE CS 6 et CS 8.

Fourni avec un mandrin 3 mors, un plateau rainuré et notice d'utilisation.

Toutes les faces d'appui sont rectifiées finement.

Matériel très précis et robuste.



La rotation est effectuée de 2 façons :

1) Par une roue et vis sans fin de haute précision au rapport 1/90 (1 tour correspond à 4°).
Le volant et le vernier sont gradués en minutes et secondes d'angle ce qui permet d'obtenir des positionnements très précis.

2) Par positionnement rapide en débrayant la vis sans fin, en tournant le mandrin manuellement et en utilisant le système d'indexation rapide composé d'un disque avec 24 encoches rectifiées et du doigt d'indexation ajusté aux encoches.

Des masques avec des encoches sont fournis et permettent des positionnements rapides et sans erreur pour effectuer 2, 4, 6, 8 et 12 divisions.

Un système de blocage très efficace maintien le mandrin ou le plateau en position pendant l'usinage.



Options :

- Alidade et contre pointe.






Documentation complémentaire



Les professionnels ont aussi consulté ces produits :

Demande de DEVIS pour Diviseur positionneur rapide horizontal et vertical

  • le 14/06/2022
    Diviseur positionneur
  • le 06/01/2022
    1 kit de mandrin diviseur pour petite fraiseuse d'établi.
  • le 22/09/2021
  • le 05/11/2020
  • le 04/11/2020
    bonjour mr : pourriez vous me donner les encombrements et les different models ainssi acompagner des tarifs avec mes remerciements
  • le 04/11/2020
    bonjour mr : pourriez vous me donner les encombrements et les different models ainssi acompagner des tarifs avec mes remerciements
  • le 19/09/2020
  • le 27/08/2020
    Cisaille, plieuse 6mm. Min 2 m de travail
  • -- le 30/06/2020
    Bonjour

    Je souhaiterais avoir un devis pour positionneur rapide vertical/horizontal.



    Cordialement
  • le 20/06/2020
  • le 12/11/2019
    Bonjour,

    Pouvez vous me faire parvenir une offre de prix pour un diviseur positionneur ref. D11- CS 8 + option contre pointe + frais de port.

    Je suis revendeur groupe Descours et Cabaud.

    Bien cordialement

    Alain Wittmann
  • le 18/08/2019
    Est il possible d'avoir une offre de prix pour un diviseur positionneur rapide horizontal et vertical diamètre 150 et 200.
  • le 18/05/2019
    Bonjour :

    je suis besoin d´un diviseur graduer en deux position horizontale et verticale avec mandrin et plateau circulaire.
  • JACQUES le 02/01/2019
    quel prix pour ce diviseur, peut il étre utilisé en rotation durant l'usinage.

    merci de votre réponse
  • ERIC le 02/05/2018
    Diviseur positionnement rapide horizontal et vertical. Merci de me contacter.
  • PHILIPPE le 07/03/2018
    demande de prix pour ce diviseur
  • ERIC le 05/03/2018
    pour ma fraiseuse
  • YVES FELIX le 21/02/2018
    Bonjour
    besoin d'un diviseur horizontale avec contre pointe si possible
    Merci de me parvenir un devis avec fiche technique
    Cordialement
  • FOERSTER le 07/02/2018
    diviseur rapide horizontal vertical D.200
    Peut-on choisr son mandrin D.200 ?
    sinon sommes équipés de mors pour mandrin amestra
    sur tour traditionnel
  • MICHEL le 13/11/2017
    diviseur pour une fraiseur diamètre 200. Merci.
  • MICHEL le 07/11/2017
    Bonjour,
    Je suis à la retraite et
    Je cherche un Diviseur positionneur rapide horizontal et vertical, diamètre 200 (identique photo)
  • DOMINIQUE le 06/01/2017
    Besoin d'un diviseur pour réalisation pièce de mécanique
  • FABRICE le 08/11/2016
    Bonjour

    pouvez-vous m'effectuer un devis pour la fourniture diviseur et positionneur rapide horizontal et vertical
    Diamètre (mm) : 150

    Code fiche produit: 9617842

    Cordialement

    Fabrice Decoene
  • SERGE le 15/07/2015
    Bonjour,

    pourriez vous me faire part de votre offre pour un montage CS8
    Pouvons nous libérer le disque d'indexage pour le mettre dans le doigt d'indexage, le bloquer puis faire la rotation libre de la vis sur un trou d'indexage suivant ?

    En vous remerciant de vos informations

    Cordialement
