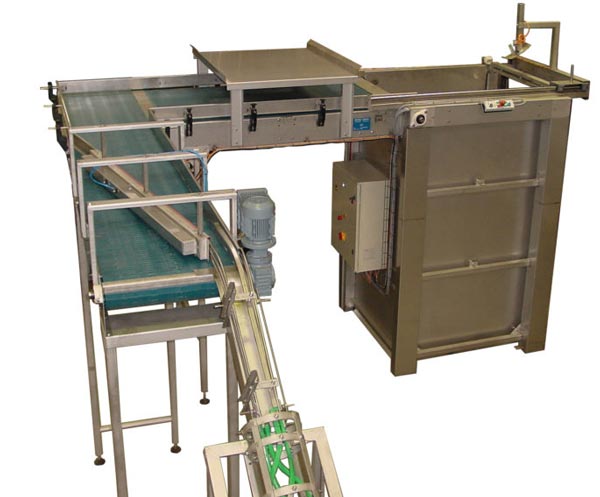

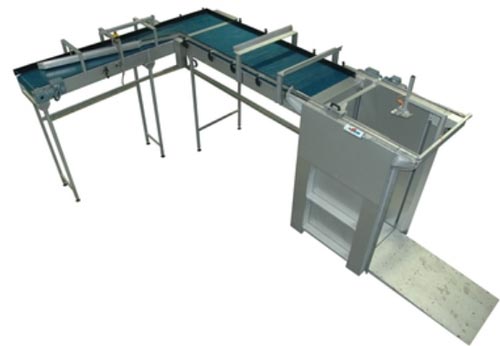

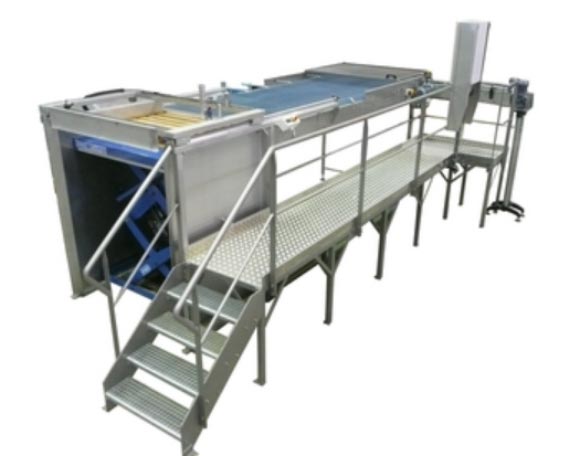

Dépalettiseur manuel à râteau

Facilitez le travail des opérateurs en limitant les postures contraignantes avec ce dépalettiseur manuel à râteau.

À entrée basse et sortie haute, ce matériel de manutention permet une bonne gestion des lignes d'emboîtage de boîtes vides.

Cet équipement industriel peut être automatisé, en automatique ou en semi-automatique, en recevant :

- une motorisation du râteau
- et/ou un système de préhension d’intercalaire


Processus de dépalettisation :

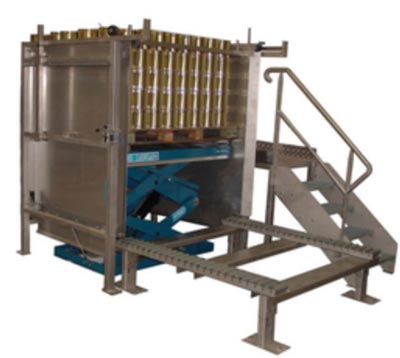

- Le chargement de la palette se fait manuellement et la montée des couches s’effectue mécaniquement.
- Celles-ci sont alors évacuées sur une table d’accumulation à l’aide d’un râteau actionné manuellement.

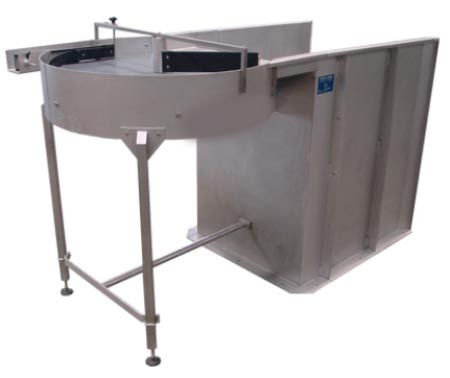

- Le réalignement des boîtes se fait au moyen d’un réaligneur à 90° doté d’un agitateur pneumatique.
- L’enlèvement des intercalaires est effectué manuellement par un opérateur assurant ainsi un contrôle visuel de la qualité des boîtes.

Structure :

- Structure Inox.
- Table élévatrice acier.

Table d’accumulation :

- Longueur : 4500 mm.
- Largeur: 1300 mm.
- Type de chaîne : Chaîne modulaire.

Gestion de Palette :

- Centrale hydraulique de 1.1kW.
- Structure de la table élévatrice en acier.
- Vérin en acier peint.
- Chargement par chariot élévateur.
- Hauteur de chargement 350 mm.
- Sortie des palettes arrière avec flap de positionnement.

Evacuation de couches :

- Rateau Manuel

Electricité, hydraulique et pneumatique :

- Armoire électrique en acier inoxydable 304L.
- Automate : Siemens.
- Tension: 380-400V 50Hz 3 phases.
- Puissance totale : 30 kVA.
- Air comprimé : Raccordement réseau 6 Bars.

Interface homme machine : Écran tactile en façade d’armoire électrique pour réglage machine.

Cadence :

- jusqu’à 4 couches/min
