Mortaiseuse à métal

Mortaiseuse à métal, une machine d'usinage de métaux avec mise en mouvement contrôlée de 4 & 5 axes.

Grâce à sa conception innovante, cette mortaiseuse est d'une finition de grande qualité et d'une haute précision.

Dotée d'une technologie d'avant garde, cette machine d'usinage est capable de réaliser des formes complexes.

Caractéristiques :

- Contrôle Fanuc, modèle écran tactile 10.4”.
- Table porte-pièces pivotante contrôlée (axe C).
- Dégagement automatique de l’outil en phase de remontée.
- Système de réfrigération huile entière.
Les axes contrôlés :
- sont équipés de moteurs brushless FANUC;
- sont gérés directement par le contrôle;
- La mise en mouvement en mode manuel des axes contrôlés est assurée par une manivelle électronique.
- Lecture directe de la position de tous les axes linéaire.
- Les axes linéaires se déplacent sur rails de guidage à recirculation de rouleaux pour garantir une précision maximale.
- Les vis de commande pour les axes X, Y sont à recirculation de billes rectifiées préchargées.

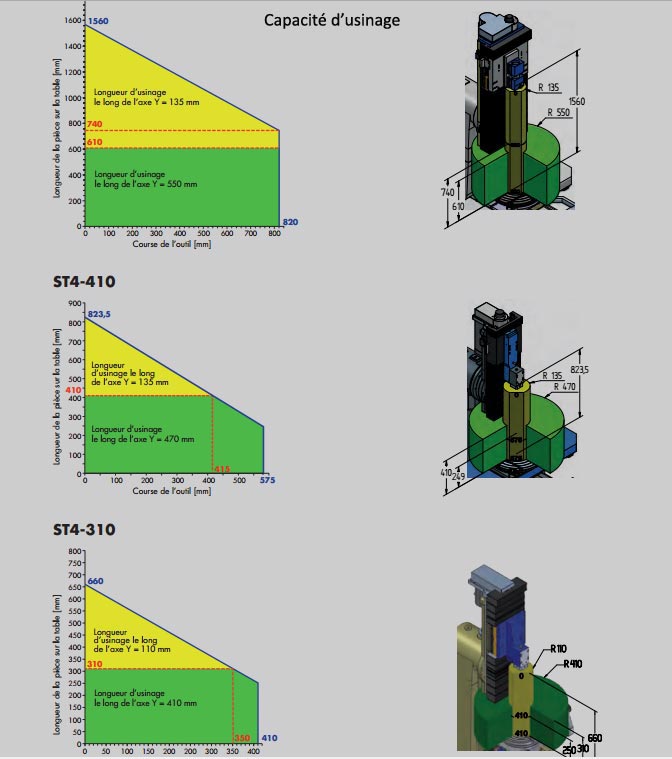

- La vis de commande pour les axes Z de type :
- Modèle 310 & 410 : Vis de commande à recirculation de billes ;
- Modèle 610 : vis à recirculation de rouleaux, permettant la transmission du couple élevé.
- Bac pratique de récupération copeaux “amovible”, qui se trouve sous la table.
- Le 5ème axe, Z1, du modèle 610 permet l’ajustement du coulisseau grâce au moteur
brushless. Ce système permet de réduire ou d’augmenter la distance entre le passage sous la tête et la table pivotante en fonction de la rainure à réaliser.

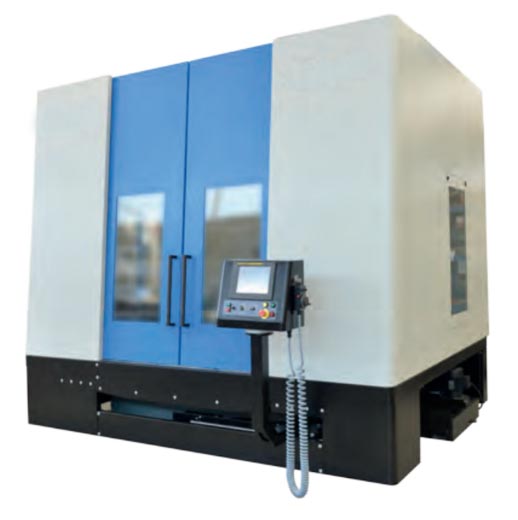

- La sécurité autour de la zone de travail, éclairée, est garantie par des carters pratiques (2 portes) qui permettent également la facilité de positionnement des pièces et la protection contre les accidents.
- Clés de service et mode d’emploi fournis.

Avantages :

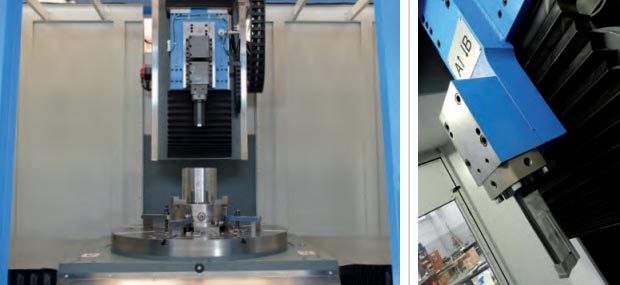

BLOC PORTE-OUTILS :

- L’innovant bloc porte-outils à haute répétabilité garantit que les outils sont toujours au centre du trou.
- En association avec le système “VCT”, changement “virtuel” de l’outil, il permet deux usinages avec des outils différents sans devoir arrêter la machine pour effectuer le changement. Tous deux sont brevetés.

AXE DE COUPE CONTRÔLÉ :

- Les quatre axes contrôlés par des moteurs brushless garantissent :
   - Programmation rapide de la machine.
   - Vitesse de coupe constante, grâce à l’élimination du système traditionnel bielle-manivelle pour la mise en mouvement de la tête.
   - Travaux jusqu’à présent impossibles à réaliser.
- Grâce à l’interpolation des axes, il n’est plus nécessaire d’incliner la tête pour réaliser des rainures coniques.

PROCÉDÉS INNOVANTS

- Une technologie inédite pour obtenir des prestations supérieures comme :
   - Rainures CONIQUES obtenues avec l’interpolation de 2 axes (Z et X ou Y).
   - Rainures HELICOIDALES obtenues avec l’interpolation de 2 axes (Z et W).
   - Rainures AVEUGLES sans trou de déchargement: un programme logiciel spécial permet des usinages impossibles pour les autres mortaiseuses, avec des pentes de sortie jusqu’à 45°.

Options :

- Bloc porte-outils universel en “V”.
- Tourelle de signalisation état machine.
- Réglage “fin” de la tête inclinable avec volant.
- Kit soufflage air pneumatique pour nettoyage des trous borgnes.
- Evacuateur copeaux automatique.

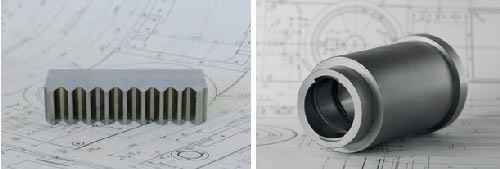

Nouveau types usinages réalisés :

- Rainures borgnes sans trou de déchargement.
- Rainures hélicoïdales.
- Rainures coniques.
- Carrés.
- Hexagones.
- Rainures trapézoïdales simples et doubles.
- Méthode de taillage Maag.
