Détecteur câbles canalisation

Ce détecteur de câbles détecte les connexions et les interruptions de câbles dans les canaux,les plateformes et les murs.

Il comprend un émetteur de signal et un récepteur hautement sensible.

D’emploi simple et rapide, l’ensemble de détection DCT 31 permet à tout utilisateur de reconnaître le tracé de câbles électriques et de canalisations enterrées.



Caractéristiques :

Emetteur

- Poids : 2.5 Kg (pile comprise)
- Présentation : Coffret plastique
- Dimensions : 180 x 128 x 185 mm
- Alimentation : 6 piles 1.5v LR20
- Consommation : 0.1 à 0.35 A
- Fréquence de sortie : 800 Hz
- Puissance émise : 3 watts efficaces
- Rapport du signal cadencé : 160/640 ms (Emission/coupure)
- Impédance de sortie : 0.5 – 2 – 10 – 40 – 200 et 1000 Ohms.
- Générateur de bruitage incorporé : 800 Hz pulsé à 160/640 ms avec un courant crête de 5 A max pour réseau 110 à 380 V efficace 50 ou 60 Hz.

Récepteur

- Poids : 0.350 Kg (pile comprise)
- Présentation : Boîtier plastique dans housse de portage
- Dimensions : 205 x 70 x 35 mm - Sensibilité : 0.1 mV efficace
- Consommation : 0.5 mA
- Alimentation : 2 piles 9 V 6 LF 22

Capteurs

Cadre magnétique (avec canne démontable).

Bobinage accordé à la fréquence de 800 Hz, il capte le champ induit par la canalisation ou le câble à localiser.

Sonde magnétique

Bobinage apériodique, il transmet au récepteur le rayonnement du câble sous tension à détecter.

Sondes capacitives
Pointes de touche, elles sont destinées, par contact direct, au repérage des phases sous tension.

Emetteur et récepteur sont alimentés par piles incorporées dont la durée de vie permet un fonctionnement normal de plusieurs mois.

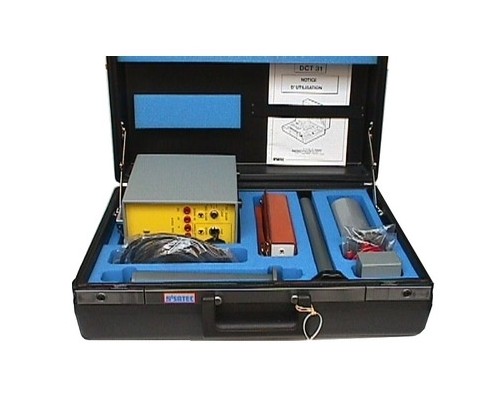

Ils sont intégrables avec les capteurs et accessoires dans une valise type attaché case, dimensions 480 x 370 x 170 mm (poids 8,400 Kg, matériel inclus).
