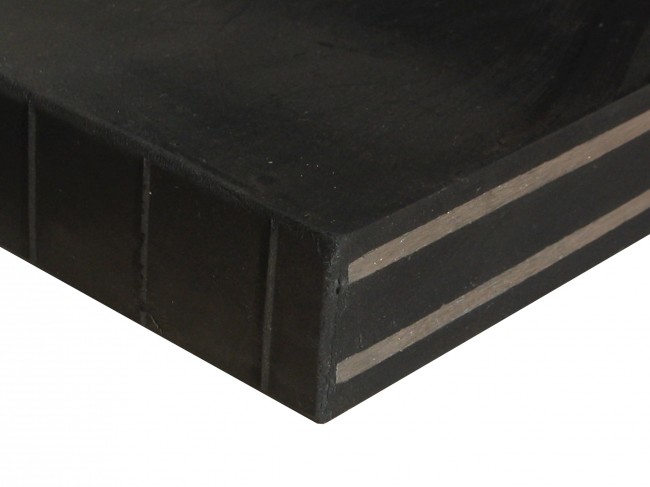

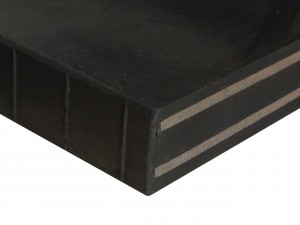

Plaque antivibratoire en polychloroprène

Cette plaque antivibratoire est conçue pour amortir et réduire la transmission vibratoire avec des charges maximum jusqu’à 75 kg/cm².

Elle se positionne sur corbeau dans le gros oeuvre pour désolidariser et supprimer les liaisons des parties indépendantes des constructions.

Cette plaque protège les différentes parties de constructions (charpentes notamment) pour supprimer les vibrations qu’elles pourraient générer les unes par rapport aux autres.

Elle peut aussi être utilisée pour éliminer les vibrations de très grosses machines comme des presses d’emboutissage.


• Avantages produit :

- Efficace pour des charges jusqu’à 75 kg/cm²
- Epaisseur entre 20 et 40mm selon l’espace à combler
- Très haut pouvoir d’amortissement des vibrations : composition innovante (assemblage de matériaux techniques)
- Superposition de matériaux techniques pour optimiser la reprise de charge : néoprène et acier fretté
- Prolongation de la durée de vie des machines

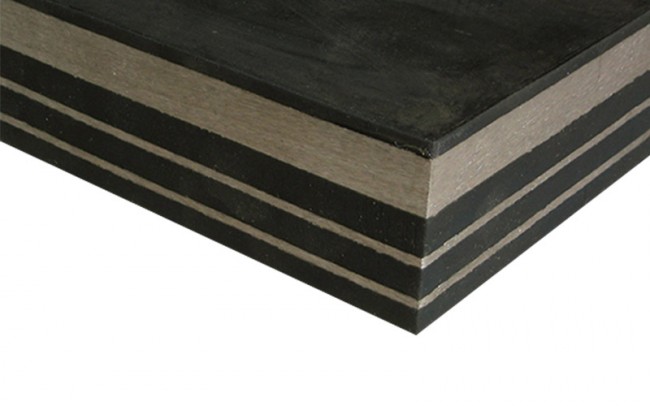

1 : Plaque acier zinguée épaisseur 12 mm.
2 : Couche Néoprène shore A65 à haut coefficient d’amortissement (épaisseur 10 x 2).
3 : Frette en acier E.21, optimise la reprise de charge verticale statique et dynamique et limite les déplacements horizontaux (ép 2 x 2).
4 : Néoprène shore A35 à haut coefficient de frottement pour garantir le non ripage de la machine au sol (épaisseur 4 x 1).





• Caractéristiques techniques :

- Matière : Polychloroprène (néoprène)
- Épaisseur : 40 mm / espace à combler
- Charge maximum /point d’appuit : de 5 à 60 t
- Possibilité de sur-mesure jusqu’à 600 x 600 x 20 mm
- Perçage sur devis (plan à fournir)



• Disponible en 6 modèles :

Charge maximum / point d’appuit : 5t
- Dimensions : 100 x 100 mm
- Épaisseur / espace à combler : 40 mm


Charge maximum / point d’appuit : 11t
- Dimensions : 150 x 150 mm
- Épaisseur / espace à combler : 40 mm


Charge maximum / point d’appuit : 20t
- Dimensions : 200 x 200 mm
- Épaisseur / espace à combler : 40 mm


Charge maximum / point d’appuit : 31t
- Dimensions : 250 x 250 mm
- Épaisseur / espace à combler : 40 mm


Charge maximum / point d’appuit : 45t
- Dimensions : 300 x 300 mm
- Épaisseur / espace à combler : 40 mm


Charge maximum / point d’appuit : 60t
- Dimensions : 350 x 350 mm
- Épaisseur / espace à combler : 40 mm
