Cette plaque anti vibratoire ADEKWAT® noir protège et isole les machines de précision des vibrations environnantes.
Elle est également utilisée sous des machines pour amortir leurs propres vibrations.
Elle permet aussi d’isoler une machine des vibrations extérieures.

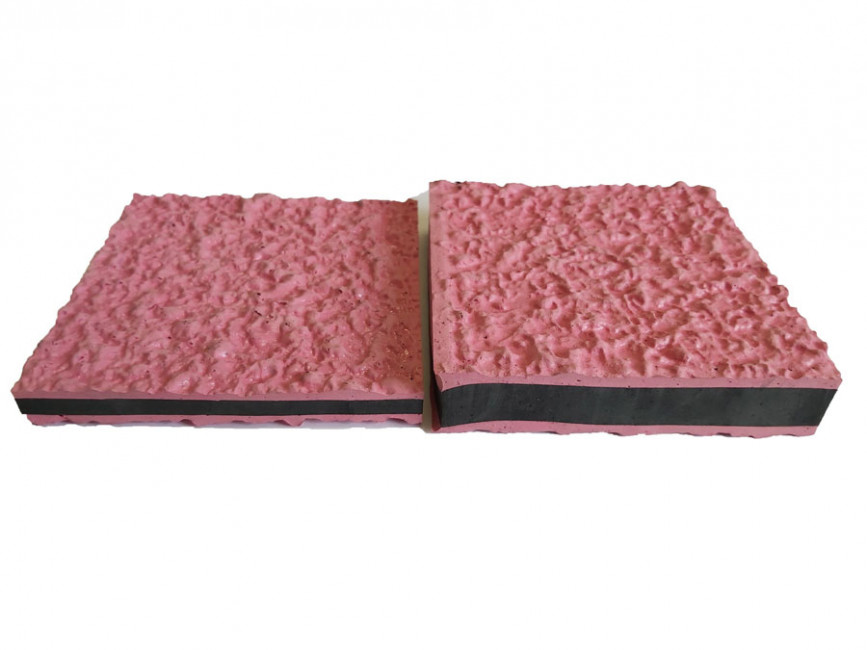

L’ADEKWAT® est moulée en une seule pièce homogène composée de :
1 : une surface granuleuse accentuant les variations de potentialité sur la matière.
2 : une couche de contact à haut pouvoir de friction avec un coefficient > 1,6.
3 : une âme autoportante et anti-vibratoire.
1 : couche antidérapante
2 : amortisseur |
Le très bas coefficient de rebond garantit la réduction de transmission vibratoire à l’environnement des équipements, mais préserve aussi la machine qu’ ADEKWAT® supporte.
Votre choix sur l’épaisseur idéale d’ADEKWAT® se fera en fonction de la charge acceptable au cm² et de la flèche souhaitée pour un rendement antivibratoire optimum.
- Idéal pour les basses fréquences
- Très haut pouvoir d’amortissement des vibrations : composition innovante (assemblage de matériaux techniques)
- Préserve le bon fonctionnement des machines
- Désolidarisation de l’environnement extérieur
- Supporte les projections d’huiles
-
Caractéristiques techniques :
- Matière : Polynorbonène
- Épaisseur : 10 mm
- Charge maximum/ point d’appui : 6,5 kg/cm²
- Dimensions : de 50 x 50 mm à 500 x 500 mm
- Charge maxi par élément : de 250 à 25 000 kg
Etude de cas (épaisseur 10 mm) :
Type de machine : banc d'essai
Fonctionnement moteur : fréquences multiples avec max : 60 Hz
Poids : 2500 Kg - Nombre de ponts d'appui : 4
Réultats :
Réduction de transmission vibratoire : 87 %
Calcul :
Poids machine :
2500 = 625 Kg/poids d'appui
Nombre de poids d'appui 4
Charge optimum = 6,5 Kg/cm²
Chage / poids d'appui :
625 = 100 cm²
Charge optimum 6,5
100 cm² est la surface nécessaire et suffisante sous chaque point d'appui, soit un carré de 100 x 10 mm auquel on ajoute un débord de sécurité de 20 mm
Nous préconisons donc 8 supports de 140 mm x 140 mm x ép.10 mm.
