Station de ravitaillement gasoil et GNR

Cette station de ravitaillement est un ensemble économique pour le stockage et distribution de gazole non routier.

• Caractéristiques techniques :

Cuve de stockage double paroi PEHD
Pompe électrique à palettes 230 V autoamorçante sur platine  avec
   - Pistolet automatique avec raccord tournant
   - Support pistolet
   - Cadenas pour blocage pistolet sur support (fourni avec 2 clés)
   - Compteur mécanique 3 chiffres avec mollette de RAZ
   - 2 m de flexible de liaison DN 25
   - 4 m de flexible de distribution DN 19 avec raccord tournant en sortie de compteur
Filtre à eau et particules en option
Autres longueurs de flexible en option
Ravitaillement de la cuve par pistolet automatique

Dimensions en cm

	Capacité (L)	a- Longueur	b- Largeur	c- Hauteur
Station GNR PLATINE 1 500 litres	1 500	165	78	193
Station GNR PLATINE 2 000 litres	2 000	242	87	184

1 - Cuve double paroi PEHD
2 - Cuve intérieure conforme à la norme NF EN 13341
3 - Enveloppe extérieure résistante au feu, conforme à la norme XP M 88-561
4 - Poignée de manutention à vide
5 - 4 ouvertures taraudées 2’’
6 - Renforts métalliques en acier galvanisé pour la version 2 000l
7 - Témoin optique de fuite
8 - Pompe à palettes auto-amorçante avec by-pass intégré, 230 V, 50Hz, débit 56 l/min
9 - Pistolet automatique, raccord tournant coudé, 4 m de flexible DN 19
10 - Couvercle paroi secondaire
11 - Event d’aération
12 - Support pistolet avec crochet pour cadenas
13 - Compteur mécanique 3 chiffres avec molette de RAZ
14 - Jauge mécanique à flotteur avec cadran lecture latérale
15 - Filtre à eau et particules en option

	RESERVOIR
Matériaux employés	Polyéthylène haute densité avec traitement anti-UV, renforts en acier galvanisé pour la version 2 000 L
épaisseur parois	Minimum 3,5 mm pour le réservoir intérieur
Produits admissibles	Gasoil, GNR
	Pompe électrique 230 V, 2,5 A, 370 W, 2800 tr/min, IP 55
Produits admissibles	Gasoil, GNR
Débit	56 l/min
Pression maxi	2,9 bar
Hauteur d’aspi maxi	4 m
Tension	230 V
Intensité	3 A
Puissance	370 W
Vitesse de rotation maxi	2 900 tr/min
Indice de protection	IP55
Niveau sonore	Inférieur à 75 dB
Temps de cycle maxi	30 min
Matériaux employés	Fonte, acier frité, résine acétale
Plage de température d’utilisation	-20°C à + 60°C
Raccord entrée sortie	F 1’’
Raccordement électrique	Câble électrique longueur 2 m avec fiche murale
Viscosité maximum	2 à 5,35 cSt
	ENSEMBLE
Flexible de refoulement	4 mètres DN19 en PVC
Flexible d’aspiration	Flexible plongeur 2 m DN 25 + flexible liaison 1,5m DN 25
Crépine	Oui
Clapet anti retour	Oui
Vanne coupe circuit	Non
Pistolet	Automatique avec raccord tournant F 1’’ en laiton
Compteur	Mécanique 3 chiffres
Manipulable en charge	Non
Gerbable	Non
Transportable	Non
Stockage	Intérieur ou extérieur

• Modèles disponibles :

1500 L :

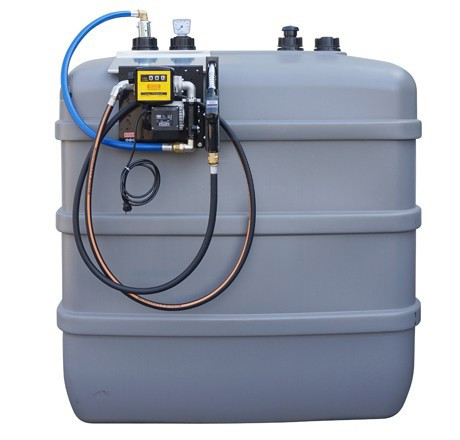

- Dimensions (L x l x H) : 165 x 78 x 193 cm
- Poids : 114 Kg



2000 L :

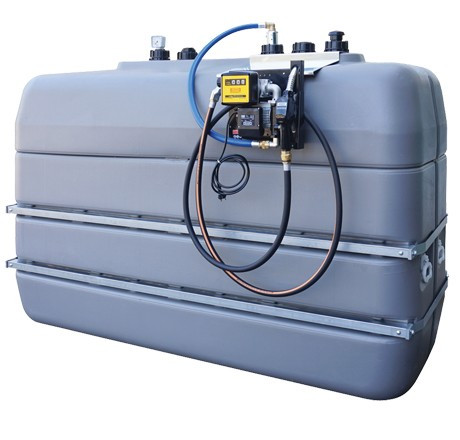

- Dimensions (L x l x H) : 242 x 87 x 184 cm
- Poids : 182 Kg

• Options :

Flexible de distribution DN 19 avec 2 raccords filetés 1"
 - Longueur : 6, 8 ou 10 m


Filtre à eau et particules 70L/min :


Cartouche rechange, débit maxi 70 l/min, 30 µm
