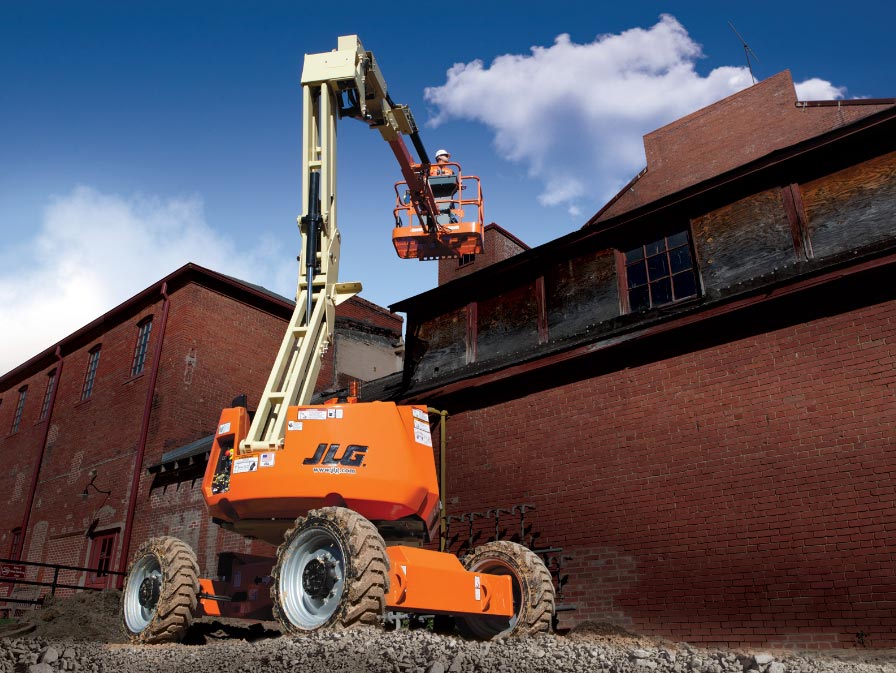

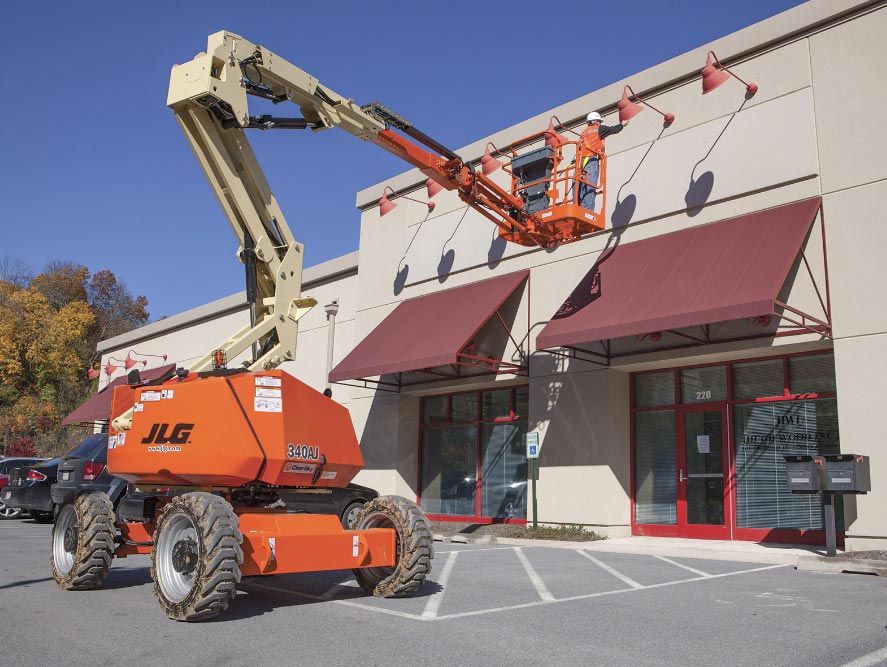

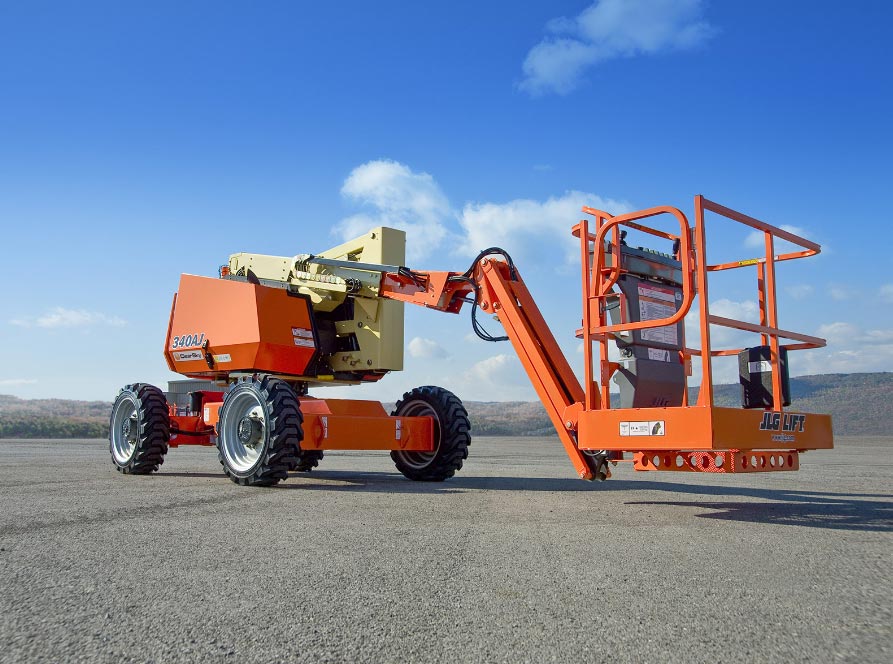

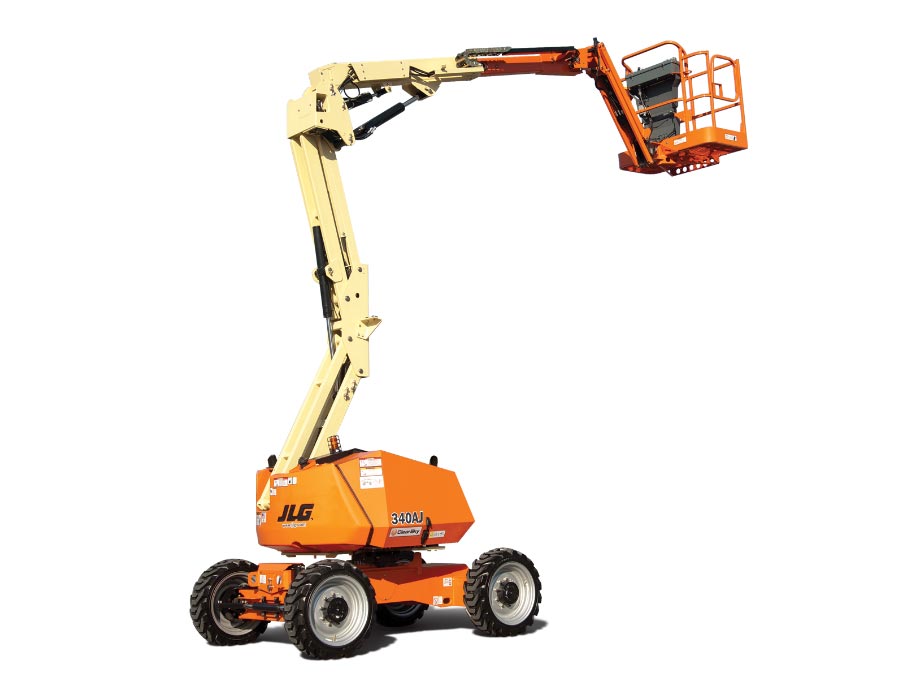

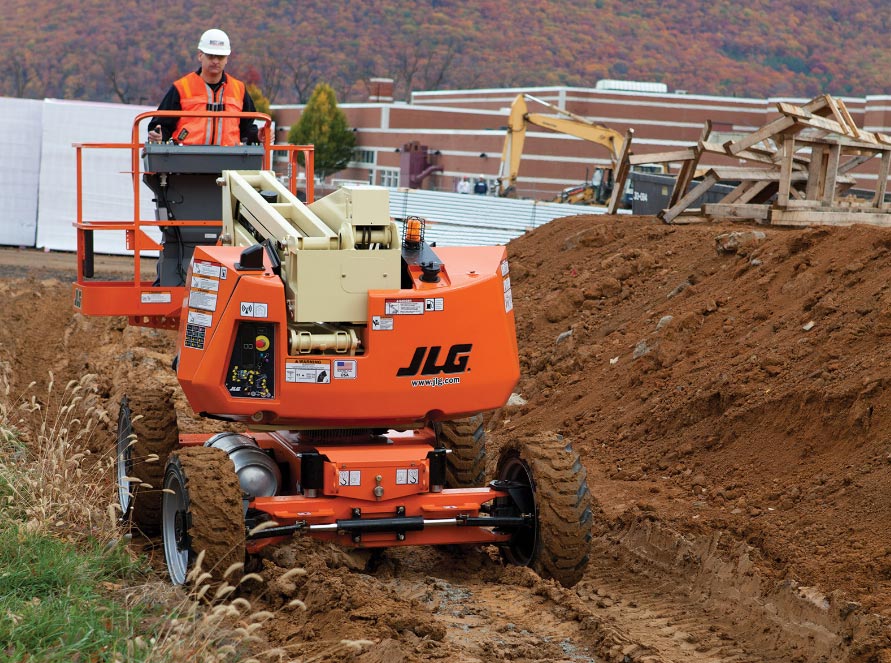

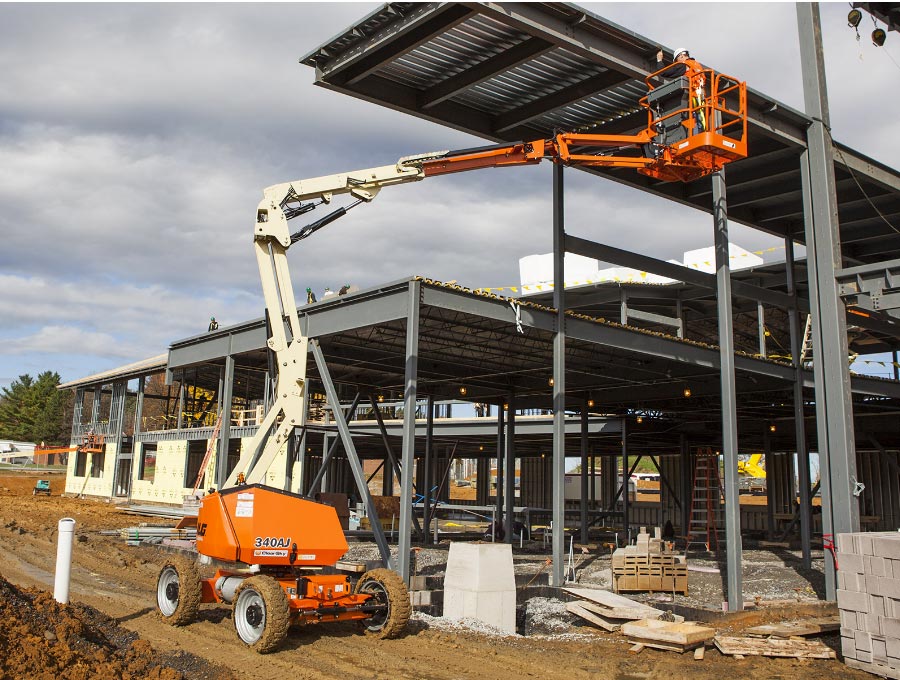

Nacelles à flèche articulée

Les nacelles à flèche articulée sont des engins de chantier conçus pour les travaux à hauteur moyenne.

Ces plateformes élévatrices s'adaptent à tous les types de terrains.

D'une extrême robustesse, ces nacelles élévatrices sont équipées de capots en acier avec une ouverture en M permettant de protéger le moteur thermique.

Ami de l'environnement, ce matériel de levage est d'une faible consommation de carburant avec des nombres de points de fuite réduits.


Caractéristiques techniques :

Source d’énergie :

- Alimentation auxiliaire 12 Volts DC
- Capacité - Réservoir de carburant 49 L / 13 gal.
- Type de moteur - Diesel - LRC Kubota D1105 18.5 kW 24.8 ch

Données de performances :

- Oscillation d’essieu 0.15 m / 6 in.
- Vitesse de translation - 4 roues motrices 5 km/h / 3 mph
- Pente admissible - 4 roues motrices 45 %
- Capacité de plate-forme – Non limitée 230 kg / 507 lb
- Rotation de la tourelle 355 Dégrées
- Type de rotation Non-continu
- Rayon de braquage - Externe (2 roues directrices) 3.96 m / 13 ft
- Rayon de braquage - Externe 3.96 m / 13 ft


Données dimensions :

- Garde au sol 0.24 m / 9 in.
- Hauteur de la machine repliée 2 m / 7 ft
- Longueur de la machine 5.52 m / 18 ft
- Largeur de la machine 1.93 m / 6 ft
- Largeur de la plate-forme 0.76 m / 2 ft
- Longueur de la plate-forme 1.52 m / 5 ft
- Hauteur de plateforme 10.33 m / 34 ft
- Déport du contrepoids 0.05 m / 2 in.

Capacités :

- Rotation horizontale du bras 0 Dégrées
- Déport horizontal 6.06 m / 20 ft
- Hauteur de plateforme 10.33 m / 34 ft
- Hauteur de levage et de prolongement 5.17 m / 17 ft
- Hauteur de travail 12.33 m / 40 ft
- Portée d’action 6.71 m / 22 ft

Spécification générale :

- Capacité du Réservoir hydraulique 75 L / 20 gal.
- Poids 4.50 Kg/cm2
- Poids de la machine 4 400 kg / 9 700 lb
