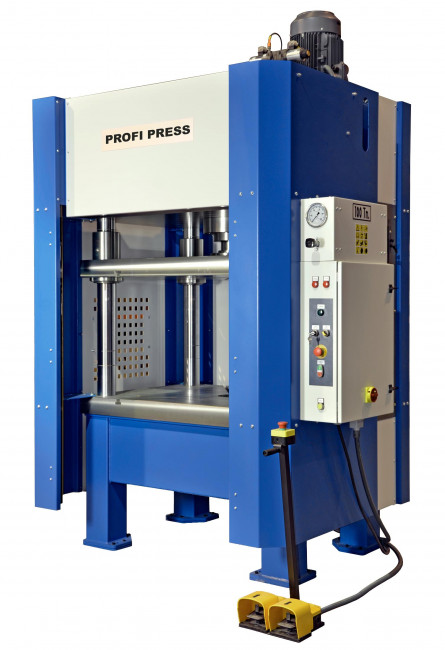

Notre presse hydraulique à quatre colonnes est conçue pour effectuer un travail de haute précision. Sa qualité est extrêmement élevée !
Vous devez effectuer des tâches d’emboutissage, de découpe, de formage et d’emboutissage des métaux ? Avec une grande précision et un parallélisme parfait ? Nous recommandons vivement cette presse à 4 colonnes !
Un parallélisme parfait

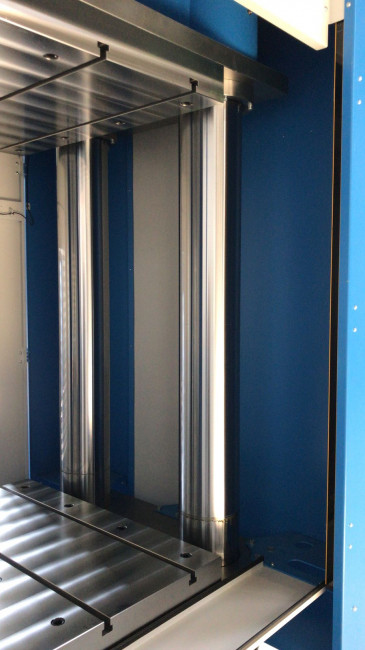

Ces presses hydrauliques disposent d’une table inférieure et supérieure mécanisée avec des rainures en T. Les quatre colonnes cylindriques chromées avec rails latéraux assurent un alignement parfait de la table supérieure. Il est facile de régler et de contrôler la position de cette table supérieure (course du piston) avec des capteurs de fin de course.

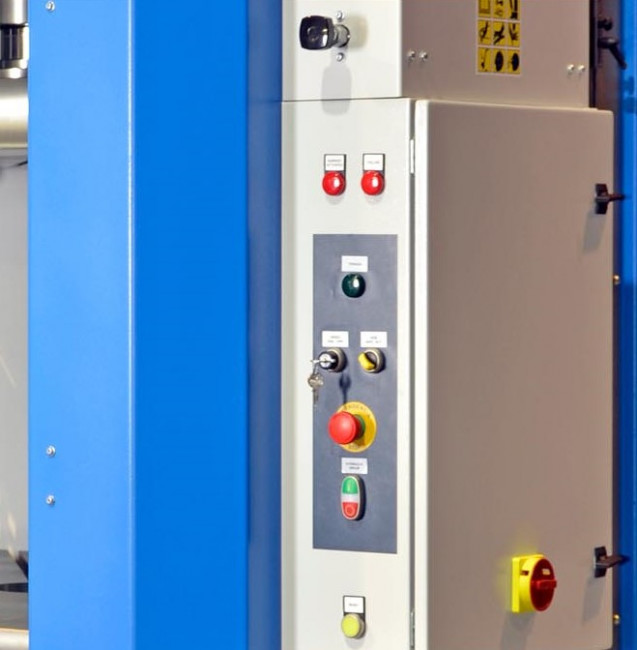

Nous fabriquons ces presses à 4 colonnes de haute qualité avec un vérin à double effet et des guides ne nécessitant aucun entretien. Par ailleurs, les presses sont équipées d’un groupe hydraulique motorisé à deux vitesses avec désactivation automatique de la vitesse rapide. L’unité hydraulique est également équipée d’une soupape de décompression du cylindre et d’une pompe hydraulique silencieuse. Le groupe hydraulique est également équipé d’un pressostat et d’un manomètre. Le panneau de commande comporte un sélecteur pour le fonctionnement manuel, semi-automatique ou automatique. Et il y a aussi un sélecteur pour les deux vitesses différentes du vérin.
Une opération sécurisée
Le fonctionnement de ces presses hydrauliques est assuré par des pédales électriques à basse tension. La sécurité est garantie par des capteurs photo-électriques de niveau IV situés à l’avant de la presse. Il existe également deux carters de protection latéraux et un carter de protection avec un interrupteur de déconnexion du capteur magnétique situé à l’arrière. Les manœuvres électriques et hydrauliques sont autocontrôlées, afin de garantir un fonctionnement des plus sûrs.
La presse à quatre colonnes Profi Press est fabriquée en Europe avec des composants de haute qualité uniquement. Ils répondent aux dernières réglementations CE en matière de sécurité et de santé et sont livrés avec une garantie de deux ans.
Cette presse hydraulique de 50 à 300 tonnes à quatre colonnes est fabriquée avec 4 colonnes cylindriques pour assurer un parallélisme parfait de la table supérieure. Nous recommandons ce type de presse hydraulique lorsque vous avez des travaux nécessitant une grande précision ou pour des tâches spéciales d’emboutissage profond.
Les presses à quatre colonnes Profi Press ont un mode manuel, semi-automatique ou automatique et les presses fonctionnent avec 2 différentes vitesses de vérin. La course du vérin et le changement de vitesse sont faciles à régler grâce à des capteurs de fin de course. De plus, ces modèles comprennent un pressostat, un manomètre en tonnes et sont actionnés par une pédale électrique.
Toutes nos presses hydrauliques sont conformes aux réglementations CE et fonctionnent avec une pression hydraulique inférieure à 320 bars pour garantir une excellente longévité. Notre presse à 4 colonnes de 50 à 300 tonnes est fabriquée en Europe et nous garantissons une qualité extrêmement élevée de cette presse.
- Caractéristiques générales :
Modèle PPMV-50
- Force [tn]: 50
- Puissance du moteur [kw]: 4
- Vitesse de travail [mm/sec]: 6.3
- Vitesse d’approche [mm/sec]: 32
- Vitesse de retour [mm/sec]: 42
- Course du piston [mm]: 450
- Diamètre des guides [mm]: 60
- Dimensions utiles de la table [mm]: 750 x 620
- Entre les colonnes [mm]: 750 x 410
- Hauteur utile [mm]: 600
- Hauteur de travail [mm]: 750
- Longueur totale (latérale) [mm]: 1020
- Largeur totale (frontale) [mm]: 1470
- Hauteur totale [mm]: 2650
- Poids [mm]: 3200
Modèle PPMV-80
- Force [tn]: 80
- Puissance du moteur [kw]: 5.5
- Vitesse de travail [mm/sec]: 6
- Vitesse d’approche [mm/sec]: 25
- Vitesse de retour [mm/sec]: 36
- Course du piston [mm]: 450
- Diamètre des guides [mm]: 80
- Dimensions utiles de la table [mm]: 900 x 850
- Entre les colonnes [mm]: 900 x 600
- Hauteur utile [mm]: 600
- Hauteur de travail [mm]: 800
- Longueur totale (latérale) [mm]: 1330
- Largeur totale (frontale) [mm]: 1680
- Hauteur totale [mm]: 2680
- Poids [mm]: 3400
Modèle PPMV-100
- Force [tn]: 100
- Motor power [kw]: 7.5
- Working speed [mm/sec]: 6.2
- Approaching speed [mm/sec]: 31
- Return speed [mm/sec]: 48
- Piston stroke [mm]: 450
- Guides diameter [mm]: 100
- Useful table size [mm]: 1050 x 950
- Between columns [mm]: 1050 x 650
- Vertical light [mm]: 650
- Working height [mm]: 800
- Total length (lateral) [mm]: 1430
- Total width (frontal) [mm]: 1880
- Overall height [mm]: 2780
- Weight [mm]: 4300
Modèle PPMV-150
- Force [tn]: 150
- Puissance du moteur [kw]: 7.5
- Vitesse de travail [mm/sec]: 3.9
- Vitesse d’approche [mm/sec]: 20
- Vitesse de retour [mm/sec]: 31
- Course du piston [mm]: 450
- Diamètre des guides [mm]: 120
- Dimensions utiles de la table [mm]: 1050 x 950
- Entre les colonnes [mm]: 1050 x 590
- Hauteur utile [mm]: 700
- Hauteur de travail [mm]: 800
- Longueur totale (latérale) [mm]: 1490
- Largeur totale (frontale) [mm]: 1940
- Hauteur totale [mm]: 2885
- Poids [mm]: 5580
Modèle PPMV-220
- Force [tn]: 220
- Puissance du moteur [kw]: 11
- Vitesse de travail [mm/sec]: 3.8
- Vitesse d’approche [mm/sec]: 17
- Vitesse de retour [mm/sec]: 30
- Course du piston [mm]: 450
- Diamètre des guides [mm]: 120
- Dimensions utiles de la table [mm]: 1200 x 950
- Entre les colonnes [mm] 1200 x 590
- Hauteur utile [mm]: 750
- Hauteur de travail [mm]: 900
- Longueur totale (latérale) [mm]: 1450
- Largeur totale (frontale) [mm]: 2240
- Hauteur totale [mm]: 3125
- Poids [mm]: 8500
Modèle PPMV-300
- Force [tn]: 300
- Puissance du moteur [kw]: 11
- Vitesse de travail [mm/sec]: 2.8
- Vitesse d’approche [mm/sec]: 13
- Vitesse de retour [mm/sec]: 18
- Course du piston [mm]: 450
- Diamètre des guides [mm]: 150
- Dimensions utiles de la table [mm]: 1300 x 1000
- Entre les colonnes [mm]: 1300 x 570
- Hauteur utile [mm]: 800
- Hauteur de travail [mm]: 900
- Longueur totale (latérale) [mm]: 1500
- Largeur totale (frontale) [mm]: 2650
- Hauteur totale [mm]: 3250
- Poids [mm]: 10800
Accessoires en option
- Vannes proportionnelles pour la pression et le débit
- PLC SIEMENS mod. SIMATIC S7 1200 avec écran tactile 7″ mod. KTP-700
- Une table inférieure coulissante à l’avant
- Adaptée à la robotique
- Raccordements hydrauliques pour les systèmes périphériques
- Des vitesses plus élevées grâce au pré-remplissage des valves et des cylindres auxiliaires
- Coussin ou éjecteur hydraulique.
- Equipement de refroidissement du groupe hydraulique par un système de refroidissement air-huile
